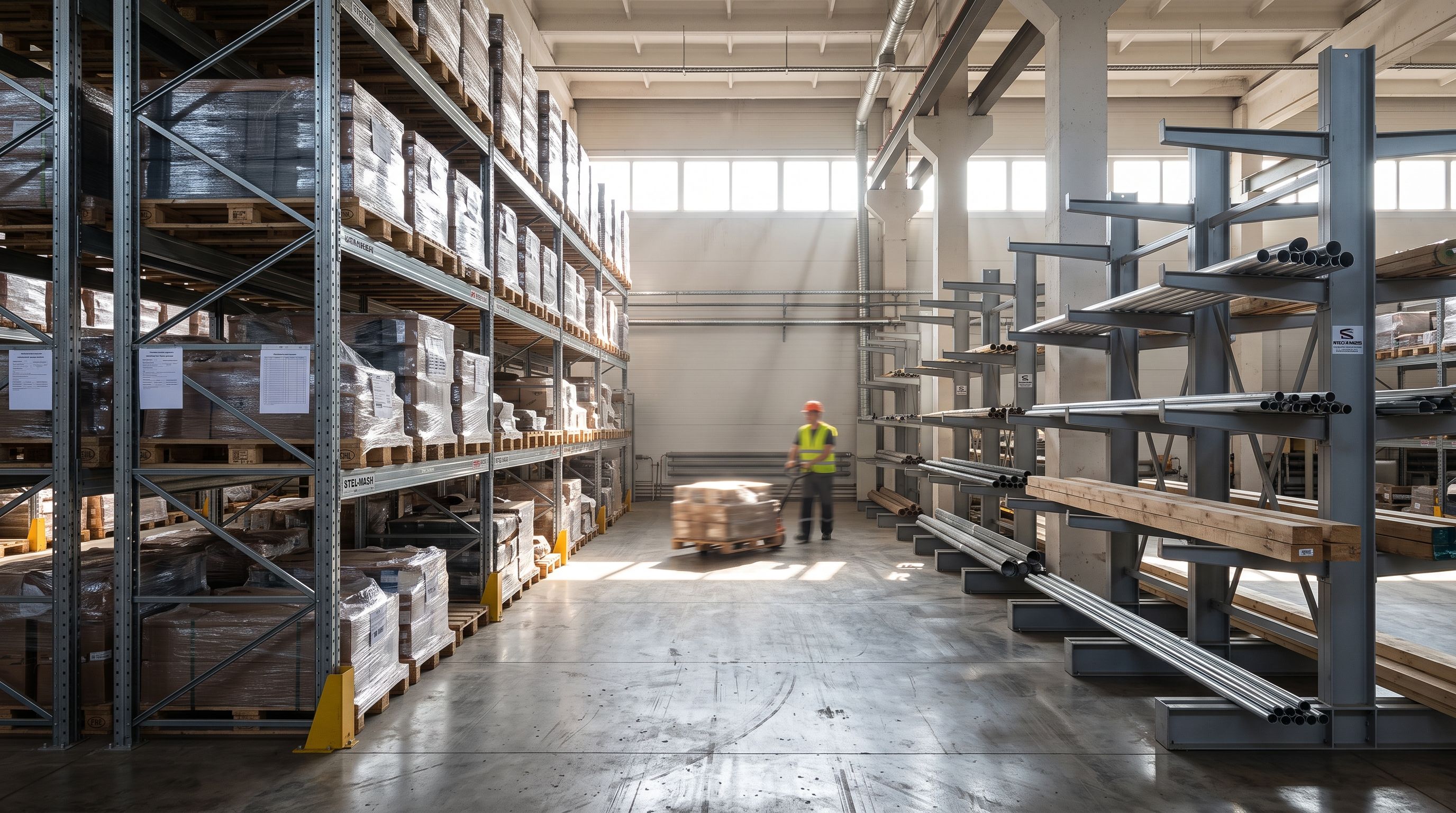

Болтовой или безболтовой стеллаж: какой выбрать для вашего объекта

Неправильный тип крепления стеллажа обнаруживается не при покупке, а через полгода эксплуатации, когда балки начинают «гулять» или монтажник выставляет счёт за демонтаж всей системы. Разобраться, что подходит конкретно под вашу задачу, можно до того, как деньги потрачены.

Если коротко: болтовое соединение держит тяжёлые нагрузки и даёт жёсткость, безболтовое - скорость монтажа и гибкость перестройки. Но это упрощение. Реальный выбор зависит от нагрузки на ярус, частоты перепланировок и того, кто и как будет обслуживать систему.

Что вообще делит стеллажи на эти два типа

Речь о способе соединения горизонтальных балок со стойками. В болтовых конструкциях балка фиксируется через отверстие гайкой и болтом - соединение механически нагружено и не зависит от точности подгонки деталей. В безболтовых (их ещё называют «защёлочными» или «зацепными») балка входит в перфорированную стойку и фиксируется собственным весом нагрузки через клиновой или крючковый захват.

Оба типа регулируются ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные. Общие технические условия» - стандарт описывает требования к жёсткости, допускам и маркировке для обоих вариантов.

Посмотреть примеры болтовых конструкций можно в разделе стеллажи на болтах.

Болтовые стеллажи: когда жёсткость важнее скорости

Болтовое соединение не случайно остаётся стандартом для тяжёлых условий. Затянутый болт создаёт предсказуемое усилие зажима, которое не зависит от вибрации пола, ударных нагрузок при укладке или температурных деформаций металла.

Плюсы:

• Высокая ярусная нагрузка - болтовое крепление выдерживает значительно большие усилия на балку, чем защёлочный зацеп при той же толщине металла
• Устойчивость к вибрации - актуально рядом с компрессорами, прессами, транспортными путями
• Контролируемый монтаж - затяжка болта проверяется динамометрическим ключом, факт фиксации очевиден
• Долговечность в агрессивной среде - соединение не теряет жёсткости при коррозии поверхностного слоя

Минусы:

• Монтаж дольше: один стеллажный пролёт требует больше операций, на большом объекте разница в сроках ощутима
• Перепланировка трудоёмка: чтобы переставить ярус, нужно разобрать нагрузку, открутить болты, переставить балку, затянуть заново
• Чуть выше требования к квалификации монтажника - болт нужно затянуть с правильным усилием, не перетянуть резьбу

На производственных предприятиях болтовые конструкции выбирают для хранения заготовок, металлопроката, инструментального запаса. Нагрузка на ярус там нередко превышает 500 кг, а вибрация от станков делает самопроизвольное расклинивание зацепного соединения реальным риском. Для таких условий болтовое крепление - не перестраховка, а технически обоснованное решение.

Безболтовые стеллажи: скорость против нагрузки

Безболтовая система выигрывает там, где важна скорость развёртывания и частые изменения конфигурации. Балка устанавливается буквально за несколько секунд - вошла в пазы стойки, зафиксировалась под нагрузкой. Разборка такая же быстрая.

Плюсы:

• Монтаж без инструмента - стандартный пролёт собирается за 15-20 минут одним человеком
• Перестройка «на ходу» - изменить высоту яруса можно без остановки работы соседних секций
• Нет риска перетяжки или недотяжки болтов - человеческий фактор при монтаже минимален
• Компактная транспортировка - отсутствие выступающих крепёжных элементов упрощает погрузку

Минусы:

• Ограничение по нагрузке на балку - при превышении расчётного усилия зацеп может деформироваться или «выщелкнуться»
• Чувствительность к боковым ударам - удар погрузчика или тележки в стойку способен расклинить зацеп
• Требует качественного металла и точных допусков - дешёвые безболтовые системы с разболтанными пазами теряют жёсткость быстро

На складах с частой ротацией ассортимента безболтовые полочные стеллажи показывают себя хорошо: товар меняется, под него меняется конфигурация, и каждый раз не нужен монтажник с ключами. Для архивных стеллажей этот тип тоже распространён - нагрузка на ярус там предсказуемая и невысокая, зато удобство перестановки секций ценится.

Реальный кейс: когда экономия обернулась переделкой

На практике встречается такая ситуация: склад комплектующих выбирает безболтовую систему из соображений бюджета и скорости монтажа. Через 8-12 месяцев, когда на часть ярусов начинают укладывать более тяжёлые позиции (металлические детали вместо пластиковых), зацепные соединения начинают деформироваться. Балки «ведёт», появляется заметный прогиб.

Итог: демонтаж повреждённых секций, замена балок, частичная замена стоек с деформированными пазами. Стоимость переделки в таких случаях составляет 40-70% от первоначальных затрат на систему, плюс простой зоны хранения на несколько дней.

Безболтовая система не «хуже» болтовой, она просто рассчитана под другой диапазон нагрузок. Ошибка не в типе крепления, а в том, что нагрузочный расчёт не был сделан до заказа.

Склад, производство, архив: у каждого своя логика выбора

Выбор типа крепления не универсален - он зависит от того, что и как хранится.

Склад. Если работает погрузчик, нагрузка на ярус высокая, а ротация ассортимента происходит раз в квартал, а не ежедневно - болтовое крепление надёжнее. Удары вилами в стойку, вибрация от техники, нагрузки свыше 300-400 кг на ярус - всё это аргументы в пользу болта. Для склада с ручной комплектацией и лёгкими товарами безболтовая система вполне справляется.

Производство. Здесь ключевой фактор - вибрация и ударные нагрузки. Верстачная зона, хранение металлопроката, инструментальные шкафы рядом с прессами - болтовое соединение. Если же нужны стеллажи в зоне комплектации готовой продукции с умеренной нагрузкой, безболтовые конструкции удобнее в обслуживании.

Архив. Нагрузка на ярус архивных стеллажей, как правило, не превышает 80-150 кг при хранении бумажных дел. Вибрации нет, перестановка секций бывает нужна при изменении объёма фонда. Безболтовые системы здесь оправданы - требования ГОСТ Р 56356-2015 «Стеллажи металлические для архивов» не предписывают обязательное болтовое крепление, важны жёсткость конструкции и антикоррозионное покрытие.

Сравнение по ключевым параметрам

Таблица показывает общую тенденцию - конкретные цифры нагрузок зависят от модели, толщины металла и конфигурации секции.

Три вопроса, которые решают выбор

Прежде чем принимать решение, стоит ответить на три вопроса:

1. 1. Какая нагрузка на ярус в пиковом сценарии? Не средняя, а максимальная - то, что теоретически может оказаться на полке. Если есть хоть малейший шанс превысить расчётный предел безболтовой системы, берите болтовую.
2. 2. Как часто меняется конфигурация? Если раз в год - скорость монтажа не критична. Если раз в месяц - болтовая система превращается в постоянную головную боль.
3. 3. Есть ли вибрация или риск боковых ударов? Погрузчики, станки, плотная компоновка проходов - это аргумент за болт.

Ответив на эти три вопроса, большинство ситуаций решаются однозначно.

Частые вопросы

Можно ли смешивать болтовые и безболтовые секции в одной системе?

Технически это возможно, если производитель предусматривает такую компоновку. На практике смешанные системы усложняют обслуживание и создают путаницу при перепланировке. Лучше разделить зоны: тяжёлые - болтовые, лёгкие - безболтовые.

Безболтовые стеллажи опаснее болтовых?

При правильно рассчитанной нагрузке - нет. Оба типа соответствуют ГОСТ Р 55525-2017, если изготовлены по стандарту. Опасность возникает при превышении допустимой нагрузки или при использовании продукции без сертификата.

Как часто нужно обслуживать болтовые стеллажи?

Раз в год рекомендуется проверять затяжку болтов, особенно в зонах с вибрацией. Ослабший болт при высокой нагрузке - начало деформации. У безболтовых систем проверяют состояние зацепов и пазов стоек на предмет деформации.

Влияет ли тип крепления на срок службы?

При соблюдении нагрузочных параметров оба типа служат сопоставимо долго. Болтовые конструкции чуть лучше переносят нештатные нагрузки - болт деформируется, но не выщёлкивается. Безболтовые при разовой перегрузке могут потерять геометрию без видимых предупреждающих признаков.

Что дешевле - болтовые или безболтовые стеллажи?

Стоимость зависит от производителя, толщины металла и конфигурации. В среднем безболтовые системы сопоставимы по цене с болтовыми или незначительно дешевле. Существенная разница возникает на монтаже: безболтовая система монтируется быстрее, что снижает стоимость работ на больших объектах.

Если задача нестандартная или параметры нагрузки неочевидны - инженеры Невилона сделают расчёт под конкретный объект и предложат оптимальную конфигурацию. КП готовится за 1-3 рабочих дня.

Источники

• ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные. Общие технические условия»
• ГОСТ Р 56356-2015 «Стеллажи металлические для архивов. Технические условия»
