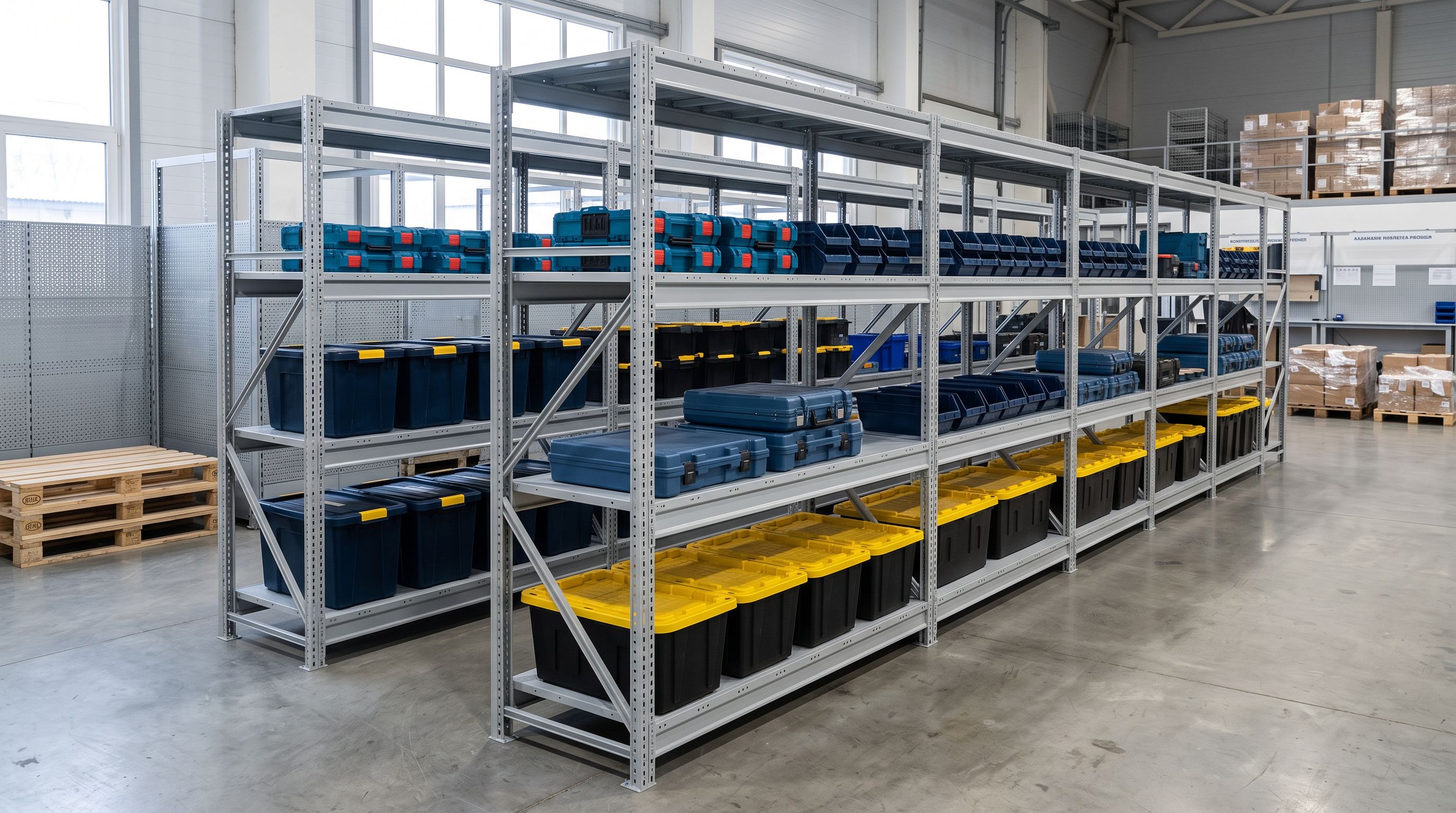

Когда в промышленном помещении хранят не картонные коробки, а металлические заготовки, бухты кабеля, тяжёлую оснастку или контейнеры с комплектующими, вопрос выбора стеллажа становится инженерным, а не закупочным. Ошибка в расчёте нагрузки здесь не ведёт к неудобству - она ведёт к деформации или обрушению.
Ниже - алгоритм, которым пользуются технические специалисты при подборе усиленных стеллажей для производственных и складских объектов.
Откуда берётся ошибка в расчёте нагрузки
Самый распространённый просчёт - принимать паспортную грузоподъёмность стеллажа как ориентир для размещения груза. На практике нагрузка на ярус и нагрузка на всю секцию - разные величины, и путать их опасно.
Схема типовой ошибки выглядит так: закупщик видит в спецификации «нагрузка 500 кг», расставляет на пяти полках по 100 кг и считает, что всё в норме. Но 500 кг - это предельная нагрузка на секцию целиком, а не на ярус. Если речь о пяти ярусах, допустимая нагрузка на каждую полку оказывается существенно меньше.
Примерно через 4-8 месяцев эксплуатации в таком режиме горизонтальные балки начинают давать прогиб, видимый невооружённым глазом. Демонтаж и замена несущей рамы на уже загруженном складе - это 2-3 дня простоя и затраты, которые в 3-4 раза превышают стоимость правильно выбранной конструкции с самого начала.
Четыре параметра, которые реально определяют выбор
Когда приходит запрос на оснащение склада временного хранения, швейного или пищевого производства, сварочного участка или зоны хранения электронных компонентов, разговор начинается с четырёх вопросов. Не с внешнего вида и не с цвета покрытия.
1. Нагрузка на ярус и на секцию
Это отправная точка. Для производственных объектов диапазон широкий: от 200-300 кг на полку в зонах хранения лёгкой оснастки до 800-1000 кг и выше на ярусах под штучный металлопрокат или заготовки.
Усиленная конструкция отличается от стандартной не маркировкой, а реальными характеристиками профиля: толщиной стали вертикальных стоек, сечением горизонтальных балок и способом их соединения с рамой. Профиль 2 мм держит одно, профиль 2,5 мм - другое. Разница в цифрах кажется небольшой, а разница в допустимой нагрузке - существенная.
2. Характер нагрузки: статика или динамика
Паллет, поставленный вилочным погрузчиком, - это кратковременный динамический удар плюс статическая нагрузка. Если ярус рассчитан только на статику, балка со временем деформируется раньше, чем об этом сигнализирует внешний вид конструкции.
Для зон с погрузчиковой работой выбирают стеллажи с дополнительными защитными элементами на стойках и усиленными зацепами балок. Это не опция «на всякий случай», а технически обоснованное требование.
3. Шаг полок и высота яруса
Шаг регулировки полок определяет, насколько гибко можно перенастроить стеллаж под новую номенклатуру без замены несущих элементов. Стандартный шаг в усиленных системах - 50 мм. Меньший шаг даёт больше вариантов, но усложняет конструкцию.
Высота яруса напрямую влияет на допустимую нагрузку: чем шире пролёт между стойками при той же высоте, тем выше изгибающий момент на балке. На пролёте 1800 мм балка при одинаковом профиле держит меньше, чем на пролёте 1200 мм.
4. Условия среды
Сварочный участок, пищевое производство и склад металла - три принципиально разные среды. Для первых двух порошковое покрытие с антикоррозионным грунтованием - минимум. Там, где постоянная влажность или агрессивные моющие средства, разумнее горячая или холодная оцинковка стали. Экономия на покрытии при покупке оборачивается заменой конструкции через 2-3 года.
Алгоритм расчёта: от задачи к спецификации
Пошаговая последовательность для технических специалистов:
- 1. Зафиксировать максимальную массу одной единицы хранения - не среднюю, а пиковую.
- 2. Определить количество единиц на один ярус с учётом реальной площади полки.
- 3. Умножить: нагрузка на ярус = масса единицы × количество единиц. Добавить 20-30% запас на динамику и неравномерность распределения.
- 4. Посчитать количество ярусов и суммарную нагрузку на секцию.
- 5. Сравнить полученные цифры с паспортными данными конструкции - причём отдельно по ярусу и по секции.
- 6. Проверить пролёт: если расстояние между стойками превышает 1500 мм, уточнить у производителя допустимую нагрузку именно для этого пролёта, а не из стандартной таблицы.
- 7. Заложить требования к покрытию и анкеровке исходя из условий помещения.
Если в ходе расчёта выясняется, что нагрузки выходят за рамки стандартных серий, это сигнал для разработки нестандартной конструкции - с усиленными стойками, дополнительными раскосами или иным шагом стоек.
Испытания на прочность: что это значит на практике
ГОСТ Р 55525-2017 регулирует требования к сборно-разборным складским стеллажам, включая методики испытаний на статическую и остаточную деформацию. Испытания проводятся при нагрузке, превышающей номинальную: конструкция должна выдержать без необратимой деформации.
На что смотреть при выборе поставщика:
- Есть ли протоколы испытаний конкретных моделей, а не только декларация соответствия на весь каталог.
- Проводились ли испытания на максимальном пролёте, или только на минимальном (что даёт лучшие цифры в документах, но не отражает реальных условий).
- Указана ли в документах схема нагружения - равномерная или сосредоточенная. Для производственных объектов сосредоточенная нагрузка (точечная, от поддона или ящика) - типовой случай, а не исключение.
Добросовестный производитель предоставит протоколы по запросу и объяснит методику. Если документы «закрыты» или их нет - это повод задать прямой вопрос до заказа, а не после монтажа.
Что идёт не так: три ошибки из практики
Ошибка 1: нагрузку считают «на глаз». В швейном производстве или на складе электронных компонентов кажется, что грузы лёгкие и любой стеллаж справится. Но несколько десятков рулонов ткани или ящиков с платами на одной полке дают вполне ощутимые 150-200 кг, и это уже не «лёгкий» склад.
Ошибка 2: не учитывают нагрузку на пол. Усиленный стеллаж с полной загрузкой передаёт на опорные пятки значительное усилие. Если пол - старая плита с трещинами или стяжка без армирования, анкеровка стоек может не дать нужной жёсткости. В таких случаях сначала нужна оценка несущей способности основания, а потом - выбор стеллажа.
Ошибка 3: покупают «с запасом» по высоте, но не по нагрузке. Нередко заказывают стеллаж высотой 3-4 метра, рассчитывая загрузить только нижние ярусы. Через полгода верхние тоже заполняются. Суммарная нагрузка на секцию оказывается выше паспортной, а конструкция к этому не готова.
Нестандартные случаи: когда типовой каталог не подходит
Часть объектов изначально не укладывается в стандартные серии. Например, хранение длинномерных заготовок требует консольных конструкций с другой схемой нагружения. Очень высокие стойки (от 5 м) требуют расчёта на устойчивость, а не только на прочность. Помещения с нестандартной планировкой или оборудованием требуют адаптации шага стоек и глубины ярусов.
В таких ситуациях работа начинается с обмерного чертежа и технического задания, а не с выбора позиции из прайса. Конструкторское бюро разрабатывает решение под конкретные параметры: нагрузки, пролёты, условия среды, схему работы с грузами. Это дольше на этапе проектирования, но исключает переделки после монтажа.
Частые вопросы
Чем усиленный стеллаж отличается от обычного полочного?
Принципиальное различие - в толщине профиля несущих стоек и балок, а также в конструкции зацепов и соединительных узлов. Усиленные конструкции рассчитаны на нагрузки, при которых стандартные полочные стеллажи дадут деформацию. Конкретные цифры зависят от модели и конфигурации.
Нужна ли анкеровка усиленных стеллажей к полу?
Для высоких конструкций (от 2 м) и при работе с погрузчиком - обязательна. Анкеровка обеспечивает устойчивость при боковом усилии. Без неё даже технически прочный стеллаж при случайном контакте с погрузчиком может потерять устойчивость.
Как часто нужно проверять состояние несущих элементов?
Визуальный осмотр вертикальных стоек и горизонтальных балок рекомендуется проводить не реже одного раза в квартал. Прогиб балки, видимый без измерительного инструмента, а также вмятины на стойках - повод для немедленного снятия нагрузки и оценки конструкции.
Можно ли докупить полки к уже установленным стеллажам?
Да, если новые полки совместимы с шагом перфорации и типом зацепов существующей рамы. Перед дозаказом нужно уточнить суммарную нагрузку на секцию с учётом дополнительных ярусов - она не должна превышать паспортную.
При каких условиях нужна оцинковка вместо порошкового покрытия?
Оцинковка оправдана при постоянной влажности выше 70%, при регулярном использовании моющих средств или при хранении грузов с агрессивным воздействием на металл. В сухих закрытых помещениях порошковое покрытие по антикоррозионным свойствам достаточно.
Источники
- ГОСТ Р 55525-2017 Складское оборудование. Стеллажи сборно-разборные. Общие технические условия - требования к испытаниям на статическую нагрузку и допустимую деформацию несущих элементов.
- ГОСТ Р 57381-2017 Складское оборудование. Стеллажи полочные. Общие технические условия - классификация полочных конструкций и нормы по нагрузке на ярус.
