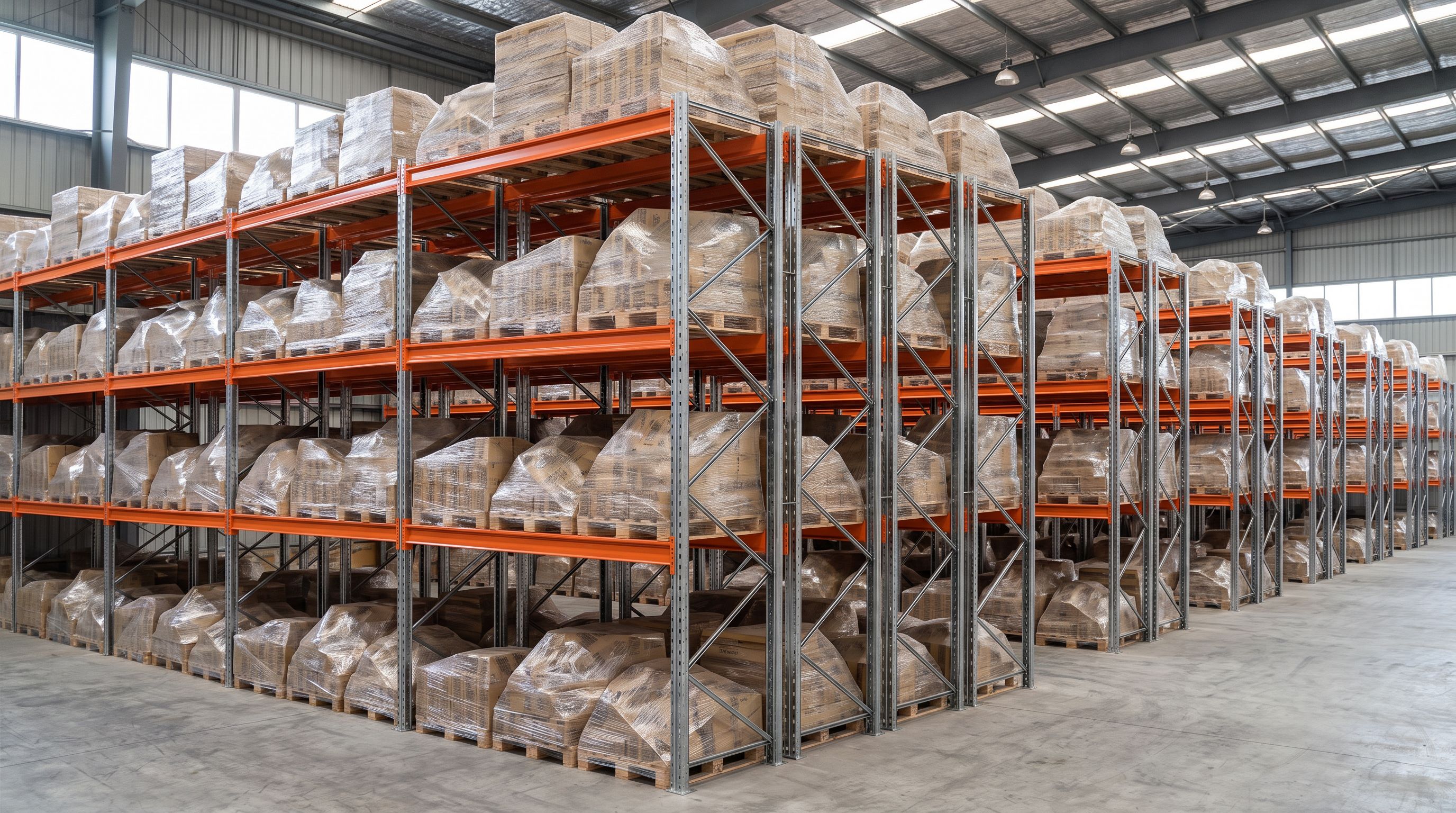

Стеллажи двойной глубины (Double Deep) позволяют хранить паллеты в два ряда вглубь с каждой стороны прохода. Это увеличивает вместимость склада на 30-40% по сравнению с обычными фронтальными системами без расширения площади помещения. Подходит там, где паллет много, номенклатура относительно однородная, а площадь ограничена.
Ниже разберём конструкцию, ключевые параметры, условия применения и на что смотреть при выборе.
Чем Double Deep отличается от обычного паллетного стеллажа
В классической фронтальной системе секции стоят «спина к спине» в два ряда - каждая паллета доступна напрямую из прохода. В системе двойной глубины секции выстраиваются последовательно в четыре ряда: два ряда с каждой стороны прохода.
Доступ к задней паллете возможен только после извлечения передней. Для этого нужен ричтрак с выдвижными вилами (или штабелёр с выдвижной мачтой) - обычная вилочная техника с короткими вилами для такой работы не подходит.
Именно здесь главное ограничение системы: если на складе нет специализированной техники, переходить на Double Deep нецелесообразно.
Конструкция и материалы: что важно для нагрузочного режима
Стойки стеллажей выполняются из стали марки Ст08пс. Этот сплав сохраняет геометрию даже при работе в условиях близких к предельной нагрузке - стойка не «ведёт» постепенно, а держит форму до момента критической перегрузки.
Горизонтальные балки изготавливаются из горячекатаной стали Ст03пс. Z-образный профиль балки распределяет поперечную нагрузку равномерно по всей длине и снижает прогиб при многократных циклах загрузки и выгрузки.
Несколько конструктивных решений, которые влияют на эксплуатацию:
- Балки крепятся к стойкам на самоподклинивающихся зацепах без болтов. Соединение устойчиво при нагрузке и не требует периодической протяжки.
- Шаг перфорации стоек - 100 мм. Это позволяет точно подобрать высоту яруса под фактическую высоту паллеты с грузом.
- При случайном ударе техники балка выходит из зацепа, не разрушая секцию и не запуская «эффект домино» по всей системе.
- Все края рам и балок завальцованы - это снижает травмоопасность при ручных операциях.
- Рамы можно нарастить по высоте с помощью соединителей, а подпятники увеличивают глубину на 250 мм при необходимости.
Покрытие - полимерная порошковая краска или оцинковка. Для складов с повышенной влажностью или открытых площадок предпочтительна оцинковка.
Какие нагрузки выдерживают стеллажи из каталога
Конкретные параметры из товарных позиций дают понимание реального диапазона:
- Нагрузка на ярус: от 1850 до 4750 кг (в зависимости от модели)
- Нагрузка на секцию: до 12 670 кг
- Количество ярусов: 4
- Глубина рамы: 1100 мм (для однорядного стеллажа); полная глубина секции двойного хранения - 4400 мм
- Высота конструкций: от 3000 до 6000 мм
- Длина балки: 2700 мм
- Шаг регулировки яруса: 100 мм
Нагрузка на ярус - ключевой параметр выбора. Если паллета с металлопрокатом весит 2800 кг, модель с ярусной нагрузкой 1850 кг не подходит. Нужно брать позицию с допуском не менее 3250 кг с запасом на неравномерное распределение груза.
Стеллаж двойной глубины в каталоге представлен в нескольких конфигурациях по высоте и нагрузке - можно подобрать под конкретный тип паллеты и груза.
Для каких задач подходит система Double Deep
Система показывает себя там, где выполняется несколько условий одновременно.
Хорошо работает, если:
- На складе хранится ограниченное число товарных позиций в больших объёмах (производственные запасы сырья, строительные материалы, однотипная готовая продукция).
- Оборачиваемость товара не требует доступа к каждой паллете в режиме реального времени - допустимо сначала извлечь переднюю паллету, потом заднюю.
- В парке техники уже есть ричтрак с выдвижными вилами или штабелёр с выдвижной мачтой.
- Площадь склада ограничена, а расширение невозможно или нецелесообразно.
Не подходит, если:
- Высокая SKU-номенклатура: тысячи артикулов, каждый в небольшом количестве. Адресное хранение в системе двойной глубины затрудняется.
- Требуется принцип FIFO (первый вошёл - первый вышел) для скоропортящейся продукции или товаров с ограниченным сроком годности. В Double Deep задняя паллета физически блокирована передней.
- Вся складская техника - обычные погрузчики с короткими вилами. Замена парка техники может перечеркнуть экономию от увеличения вместимости.
Как правильно выбрать конфигурацию
Шаг 1. Определите параметры паллеты и груза
Первое - тип паллеты. Система рассчитана на евро-, финские, американские и нестандартные поддоны. Глубина рамы 1100 мм подобрана под стандартные типоразмеры, но нестандартные паллеты требуют проверки.
Второе - вес паллеты с грузом. Выбирайте модель с ярусной нагрузкой выше фактического веса с запасом. Неравномерное распределение груза по паллете - распространённая причина превышения расчётной нагрузки на локальную точку балки.
Шаг 2. Определите высоту конструкции
Высота стеллажа зависит от высоты помещения и высоты паллеты с грузом. Между верхним ярусом и перекрытием должен оставаться зазор, достаточный для манёвра вил ричтрака. Этот параметр уточняйте с учётом реальной высоты техники в поднятом положении.
В каталоге представлены конструкции высотой 3000, 4000, 4500 и 6000 мм. Шаг регулировки яруса 100 мм позволяет точно подстроить систему под фактические размеры груза.
Шаг 3. Проверьте совместимость с техникой
Глубина секции двойного хранения составляет 4400 мм. Ричтрак должен доставать до задней паллеты с учётом этой глубины. Проверьте паспортный вылет вил вашей техники до начала проектирования.
Если техника не обеспечивает нужный вылет, система Double Deep не будет работать как задумано - задние паллеты окажутся недоступными.
Шаг 4. Рассчитайте нагрузку на секцию в целом
Нагрузка на секцию - до 12 670 кг. При четырёх ярусах и двух рядах хранения суммарный вес грузов не должен превышать это значение. Если типовая паллета весит 3000 кг, восемь паллет в секции дадут 24 000 кг - конструкция для такой задачи не подходит, нужен другой тип системы.
Шаг 5. Учтите покрытие и условия эксплуатации
Для обычных закрытых складов достаточно порошкового покрытия. Для помещений с влажностью выше нормы, неотапливаемых складов или открытых площадок - оцинкованное исполнение.
На что смотреть при заказе: типичные ошибки проектирования
Чаще всего проблемы возникают не из-за самой конструкции, а из-за ошибок на этапе проектирования.
Первая ошибка - неверная оценка нагрузки на ярус. Берут среднее значение по всем паллетам, а не максимальное. В итоге тяжёлые паллеты с металлопрокатом или стройматериалами попадают на ярус с недостаточным допуском.
Вторая - игнорирование требований к технике. Заказывают стеллажи, монтируют, а потом выясняется, что штабелёр не дотягивается до задней паллеты. Перепроектирование и перемонтаж обходятся дороже, чем предварительная сверка технических характеристик.
Третья - неправильный расчёт высоты. Не учитывают высоту поднятой мачты ричтрака при работе на верхнем ярусе. Конструкция смонтирована, техника не вписывается в зазор.
Все три ошибки устраняются на этапе технического задания, если согласовывать параметры стеллажей, техники и помещения вместе, а не по отдельности.
Частые вопросы
Можно ли использовать обычный погрузчик с Double Deep стеллажами?
Нет. Для работы с задним рядом нужен ричтрак с выдвижными вилами или штабелёр с выдвижной мачтой. Обычный погрузчик физически не может достать до задней паллеты при глубине секции 4400 мм.
Как часто нужно перестраивать систему при изменении номенклатуры?
Балки снимаются и переставляются вручную без инструмента - зацепное соединение позволяет изменить высоту яруса за несколько минут. Шаг регулировки 100 мм. Если меняется тип паллеты или высота груза, перестройка одной секции занимает 10-15 минут.
Подходит ли Double Deep для хранения длинномерных грузов?
По характеристикам товаров из каталога - да, конструкция предназначена в том числе для длинномерных грузов. Однако конкретные ограничения по длине и типу груза нужно уточнять под конкретную конфигурацию и тип паллеты.
Что будет, если паллета упадёт или техника случайно ударит балку?
Балка выйдет из зацепа, не разрушая стойку и не вызывая обрушения соседних секций. Это конструктивная защита от «эффекта домино». Балку можно вернуть в зацеп или заменить отдельно, без демонтажа всей секции.
Нужна ли анкеровка к полу?
Для стеллажей любой высоты анкерное крепление к плите - стандартное требование безопасности. Конкретный способ крепления зависит от типа и состояния напольного покрытия. Этот вопрос прорабатывается на этапе проектирования.
Источники
- ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные», 2017 - классификация типов стеллажных систем, требования к конструкции и маркировке.
