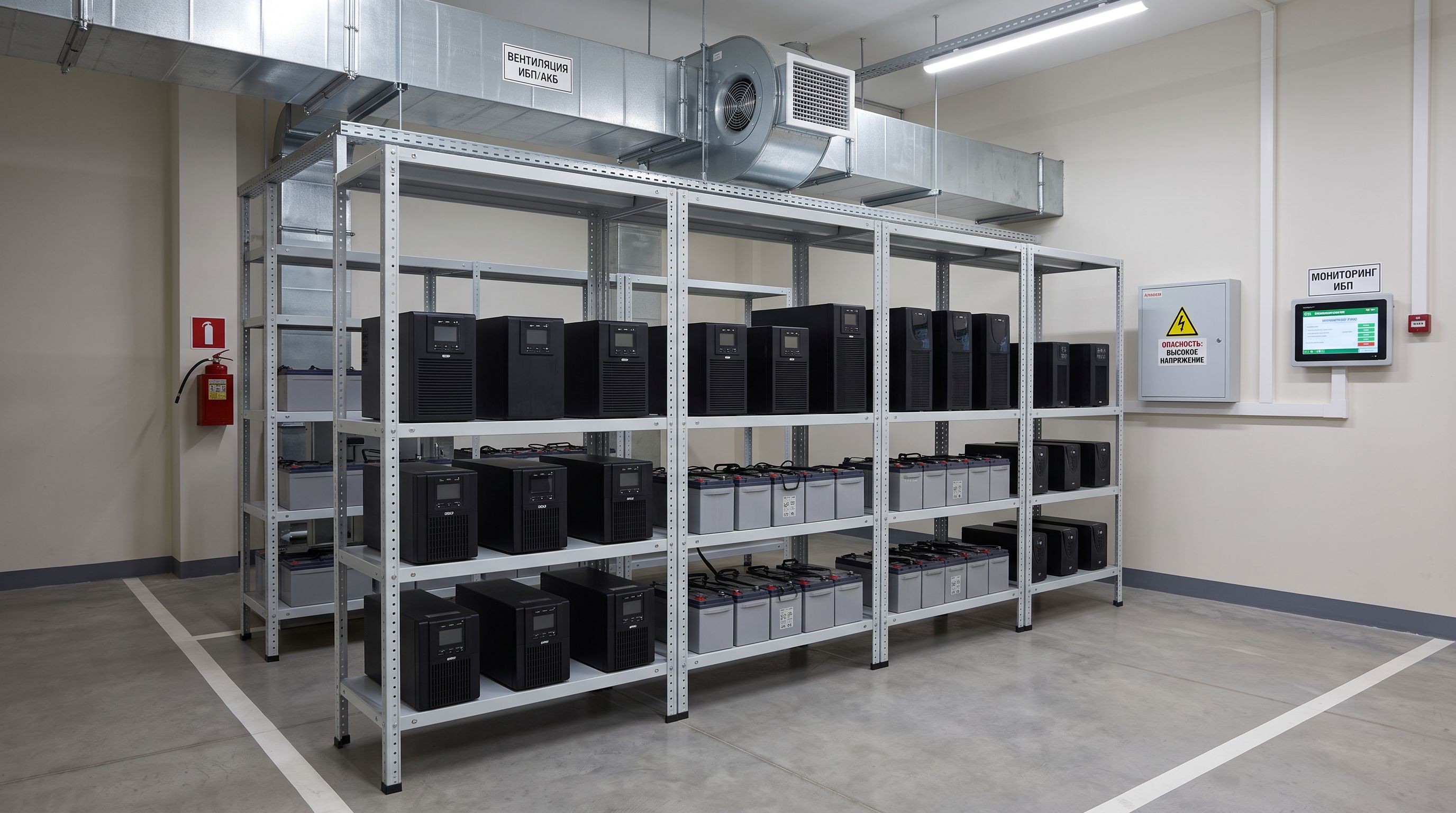

Аккумуляторная комната на производстве - не то место, где достаточно поставить батареи на любые полки и забыть. Неправильная организация хранения ИБП и аккумуляторных батарей приводит к ускоренной деградации ячеек, нарушению вентиляции и, в худшем случае, к пожару. Разбираемся, какие требования определяют выбор стеллажа и почему конструкция здесь важна не меньше, чем грузоподъёмность.
Почему обычный складской стеллаж не подходит для АКБ
Свинцово-кислотные аккумуляторы в процессе заряда выделяют водород и кислород. Концентрация водорода выше 4% в воздухе создаёт взрывоопасную смесь. Это не гипотетический риск - это физическая характеристика любой батареи этого типа, независимо от производителя.
Стандартный складской стеллаж проектируется под статическую нагрузку от коробок или паллет. Он не учитывает ни газоотведение, ни электрохимическую агрессивность среды, ни требования к межъярусному расстоянию для обслуживания.
Три ключевых отличия стеллажа для АКБ от обычного:
- Открытая конструкция ярусов без сплошного настила - для свободной циркуляции воздуха и отвода газов
- Покрытие металла, устойчивое к кислотным парам - порошковая окраска с кислотостойкой грунтовкой или оцинкованная сталь
- Шаг между ярусами, обеспечивающий доступ для визуального контроля и подключения кабелей без демонтажа батарей
Выбрать подходящую конструкцию можно в разделе стеллаж для ИБП - там собраны варианты с открытым ярусом под разные типоразмеры батарей.
Вентиляция: цифры, которые нельзя игнорировать
Требования к воздухообмену в помещениях с аккумуляторными батареями задаёт СП 56.13330.2011 (производственные здания) совместно с ПУЭ (Правила устройства электроустановок). По ПУЭ, в аккумуляторных помещениях вентиляция должна обеспечивать не менее 6-кратного воздухообмена в час. При этом вытяжка располагается у потолка, приток - у пола, потому что водород легче воздуха и скапливается наверху.
Это напрямую влияет на конструкцию стеллажа. Если ярусы перекрыты сплошным листом - газ будет скапливаться под настилом, не выходя в общий поток вентиляции. Решётчатый или перфорированный настил - не эстетическое решение, а конструктивное требование.
На практике нарушение этого принципа выглядит так: закрытые ярусы в аккумуляторной комнате с недостаточной вытяжкой, батареи стоят плотно. Через несколько месяцев эксплуатации - запах в помещении, ускоренная коррозия металлических элементов стеллажа, деградация батарей раньше срока. Замена комплекта АКБ для ИБП на 100-200 кВА обходится в 300-600 тыс. рублей, и это не считая простоя.
Электробезопасность: что важно при проектировании расстановки
Расстояние между батареями - не произвольное. При обслуживании аккумуляторов персонал работает с токоведущими частями под напряжением. ПУЭ устанавливает минимальные проходы в аккумуляторных помещениях: не менее 1 метра между рядами стеллажей при одностороннем обслуживании и не менее 1,5 метра при двустороннем.
Стеллаж должен обеспечивать фиксацию батарей без возможности случайного смещения. Особенно это критично при размещении на втором и третьем ярусе: батарея весом 30-80 кг, упавшая с высоты 1,5 м, - это одновременно механическая травма, короткое замыкание и разлив электролита.
Поэтому конструктивно правильный стеллаж для АКБ имеет бортики или ограничители по передней кромке каждого яруса. Высота бортика - обычно 50-100 мм в зависимости от типоразмера батарей. Это не дополнительная опция, а базовый элемент безопасности.
Отдельный вопрос - заземление. Металлический стеллаж в аккумуляторной комнате должен быть включён в контур заземления помещения. Это требование ПУЭ, и при проектировании размещения его нужно закладывать сразу - предусматривать заземляющий проводник к стойке стеллажа.
Доступ для обслуживания: расчёт межъярусного пространства
При заказе стеллажа - выбирать шаг между ярусами «под высоту батареи плюс 2-3 см». В результате подключить кабели к клеммам верхнего яруса невозможно без того, чтобы не поднять батарею. А батарея весом 60 кг без специального оборудования не поднимается.
Правильный расчёт межъярусного расстояния учитывает:
- Высоту самой батареи
- Высоту клеммного соединения сверху (обычно 40-80 мм)
- Минимальный зазор для инструмента при затяжке клемм (50-80 мм)
- Запас на деформацию под нагрузкой
Итого к высоте батареи нужно прибавить не менее 150-200 мм - только тогда обслуживание возможно без демонтажа.
Аналогично с шириной яруса. Батареи в сборке часто стоят в ряд по несколько штук. Крайние батареи должны быть доступны с боков - иначе при замене одной придётся вытаскивать весь ряд.
Мониторинг АКБ: как конструкция стеллажа влияет на эксплуатацию
Современные системы мониторинга аккумуляторных батарей включают датчики температуры, напряжения и тока на каждой ячейке или группе. Кабели датчиков нужно где-то прокладывать, и стеллаж должен это предусматривать.
Хаотично уложенные кабели в аккумуляторной комнате - это не только эстетика. Это риск механического повреждения при обслуживании, сложность диагностики и нарушение требований к маркировке цепей.
Конструктивно это решается кабель-каналами вдоль вертикальных стоек или горизонтальных балок стеллажа. Хорошая конструкция предусматривает крепёжные точки или прорези для стяжек с шагом 300-400 мм по всей высоте стойки.
Если стеллаж заказывается под конкретный проект с уже выбранной системой мониторинга - имеет смысл передать схему расположения датчиков на этапе проектирования. Это позволяет сразу заложить правильные точки крепления кабелей, а не сверлить стойки потом.
Материалы и покрытие: что выдержит аккумуляторную среду
Аккумуляторная комната - агрессивная среда. Пары серной кислоты, повышенная влажность от испарения электролита, возможные капельные выбросы при обслуживании. Обычная порошковая окраска по чёрному металлу здесь деградирует за 2-3 года.
Два варианта, которые работают:
1. Горячая оцинковка. Покрытие толщиной 45-85 мкм по ГОСТ 9.307. Устойчива к кислотным парам, не требует периодического обновления. Минус - ограниченная цветовая гамма, выше стоимость.
2. Кислотостойкая эпоксидная порошковая краска по предварительно оцинкованному основанию. Сочетает защитные свойства цинка с дополнительным барьером. Более доступна по цене, чем чисто оцинкованный вариант.
Обычная полиэфирная порошковая краска по чёрному металлу в аккумуляторной среде - это ошибка, которая обнаруживается через 18-24 месяца в виде вздутий и очагов коррозии на стойках. Стеллаж при этом не теряет несущей способности сразу, но постепенно становится источником металлической пыли, а это уже риск для самих батарей.
Нестандартные размеры и проектирование под объект
Аккумуляторные комнаты редко бывают типовыми. Часто это технические помещения с колоннами, низкими потолками, нестандартными вводами кабелей. Серийный стеллаж из каталога встаёт туда только в части случаев.
Для помещений с нестандартными габаритами или специфическими требованиями (например, сейсмические нагрузки в регионах с высокой сейсмичностью, или требования к пожарной безопасности в зданиях определённых категорий) - разработка под объект даёт результат точнее, чем подбор из каталога.
Это означает: замеры помещения, учёт расположения вентиляционных каналов, согласование с проектом электрики, подбор шага ярусов под конкретный типоразмер АКБ. Такой подход занимает больше времени на этапе подготовки, но исключает ситуацию, когда смонтированный стеллаж мешает обслуживанию или не вписывается в нормативные проходы.
Частые вопросы
Можно ли ставить аккумуляторы ИБП на обычные металлические стеллажи?
Технически можно, если нагрузка на ярус соответствует весу батарей. Но обычные стеллажи не имеют бортиков против смещения батарей, не рассчитаны на агрессивную среду и не обеспечивают правильную вентиляцию между ярусами. Через 1-2 года это выражается в коррозии металла и необходимости замены конструкции.
Нужно ли согласовывать размещение стеллажей в аккумуляторной комнате?
Если аккумуляторная комната входит в состав электроустановки выше 1 кВ - планировка помещения согласовывается с проектом электроустановки. ПУЭ устанавливает минимальные проходы и требования к размещению оборудования, и стеллажная расстановка должна им соответствовать. Для небольших ИБП в офисных и производственных помещениях требования мягче, но вентиляция и заземление обязательны в любом случае.
Какой шаг между ярусами выбрать для аккумуляторов 12В/100Ач?
Батарея этого типоразмера имеет высоту около 220-230 мм. С учётом клемм и зазора для обслуживания - шаг яруса не менее 380-420 мм. Точный параметр зависит от конкретной модели батареи и типа клеммных соединений - лучше уточнять по паспорту АКБ.
Обязательно ли заземлять стеллаж в аккумуляторной комнате?
Да. Металлические конструкции в аккумуляторных помещениях включаются в контур защитного заземления по требованиям ПУЭ. Это предотвращает накопление статического потенциала и снижает риск искрения в среде с возможным присутствием водорода.
Как часто нужно осматривать стеллаж в аккумуляторной комнате?
Визуальный осмотр металлоконструкций - не реже одного раза в год. В первую очередь проверяют состояние покрытия стоек и ярусов (вздутия, очаги коррозии), надёжность крепления к полу и бортиков. Если в помещении нарушалась герметичность батарей с разливом электролита - осмотр проводят немедленно и при необходимости обрабатывают нейтрализующим раствором.
Источники
- ПУЭ (Правила устройства электроустановок), 7-е издание - требования к аккумуляторным помещениям: воздухообмен, проходы, заземление металлоконструкций.
- СП 56.13330.2011 Производственные здания - нормы вентиляции производственных и технических помещений, в том числе с выделением горючих газов.
- ГОСТ 9.307 Единая система защиты от коррозии и старения - требования к горячему цинкованию металлических конструкций.
