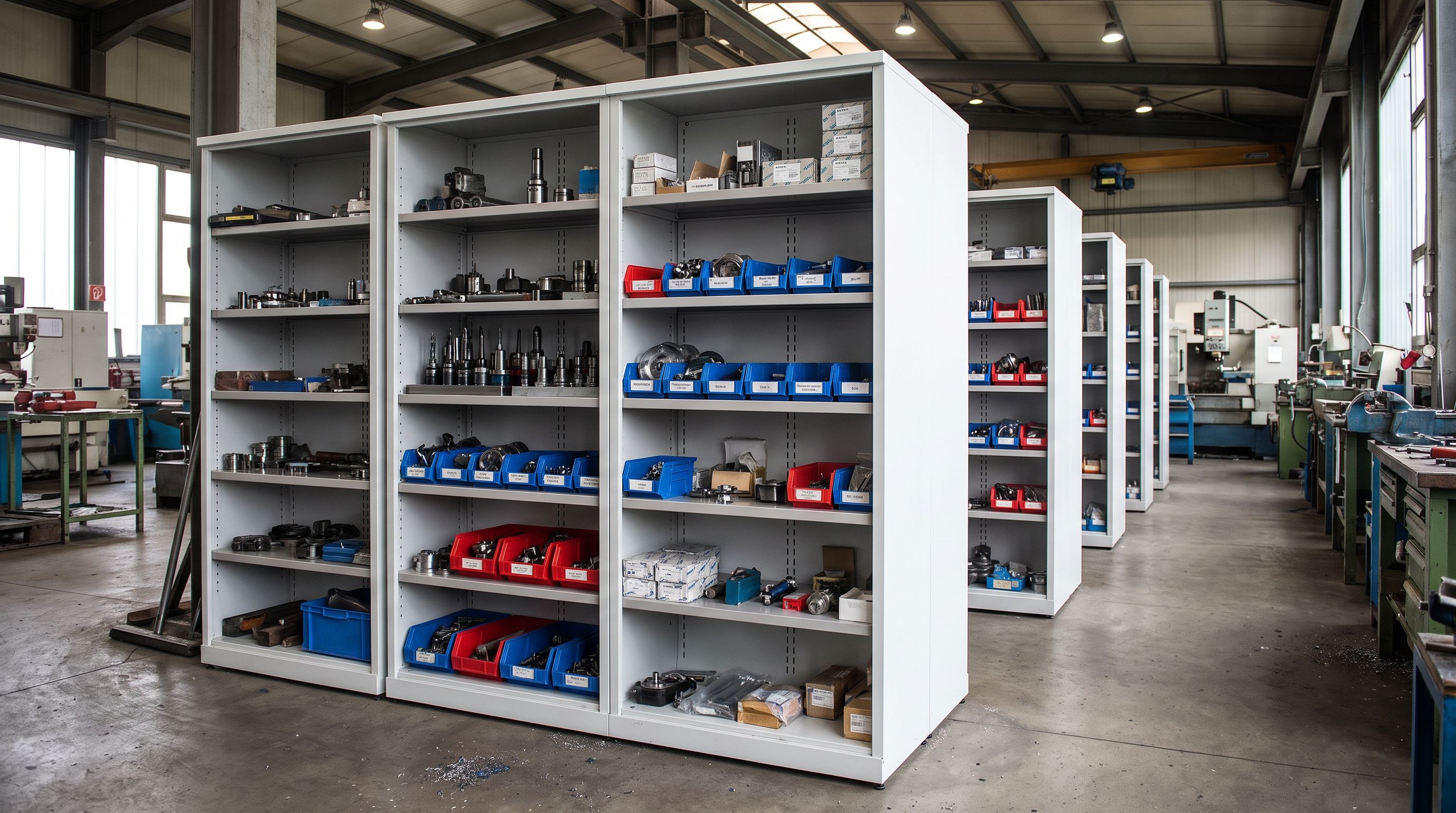

Открытый инструментальный шкаф решает одну конкретную задачу: оснастка и ручной инструмент должны быть под рукой, а не в закрытом ящике, где каждый поиск отнимает минуты рабочего времени. такие шкафы ставят на производственных участках, где инструмент меняется несколько раз за смену и скорость доступа напрямую влияет на темп работы.
Но выбрать «просто открытый шкаф» - не получится. Конструкция, нагрузочные характеристики, габариты и тип наполнения существенно отличаются от модели к модели. Ошибка на этапе выбора выходит дороже: неподходящий корпус меняют через год, а потеря времени на перекомплектацию участка ощутима.
Чем открытый шкаф отличается от закрытого: что это меняет на практике
Открытая конструкция - это не упрощение, а другое функциональное решение. Инструмент виден целиком, без открывания дверей, что ускоряет работу в ситуациях, когда слесарь или наладчик постоянно переключается между задачами.
Закрытый шкаф защищает от пыли и несанкционированного доступа. Это важно в зонах с повышенным пылеобразованием или там, где инструмент дорогостоящий и требует контроля выдачи. Открытый - быстрее в работе, но требует дисциплины хранения: каждый инструмент возвращается на своё место.
На практике открытые шкафы чаще ставят на участках сборки, механообработки, технического обслуживания оборудования - там, где состав инструмента стабилен и бригада небольшая. Закрытые предпочитают в зонах общего доступа или при централизованной выдаче.
Какие конструктивные параметры определяют выбор
Нагрузочная способность корпуса и полок
Это первое, что нужно уточнить до выбора модели. Разные конструкции рассчитаны на разный суммарный вес хранимого инструмента.
Например, шкафы серии ERGO XM рассчитаны на суммарную нагрузку на корпус до 1000 кг, нагрузка на отдельную полку - до 150 кг. Это значит, что при полном наполнении тяжёлым инструментом конструкция не деформируется - при условии равномерного распределения веса по ярусам.
Если планируете хранить пневматику, тяжёлые электроинструменты или наборы метчиков в кейсах, нагрузка на полку становится критичным параметром. Перегруженная полка из тонкого листа провисает через несколько месяцев эксплуатации, и это уже не эстетическая проблема, а риск повреждения инструмента при обрушении яруса.
Толщина металла корпуса
Это параметр, который влияет на жёсткость всей конструкции. В шкафах серии ERGO XM корпус изготовлен из стального холоднокатаного листа 1,5 мм, двери - из листа 1,2 мм с вертикальными рёбрами жёсткости для предотвращения скручивания. Полки - из цельногнутого оцинкованного листа 1,2 мм с центральным ребром жёсткости.
Чем тоньше лист, тем выше риск деформации при боковых нагрузках - например, когда к шкафу прислоняют длинномерный инструмент или случайно наезжают погрузчиком.
Шаг регулировки полок
Шаг 25 мм - это достаточно мелкая градация, чтобы подстроить высоту яруса под конкретную группу инструмента. Крупный шаг (50-100 мм) даёт меньше гибкости: при нестандартной высоте инструмента полка либо слишком высоко, либо инструмент не помещается.
Выдвижные ящики: нагрузка и ресурс направляющих
Ящики в открытых шкафах используют для мелкой оснастки - свёрл, метчиков, вставок, крепежа. Здесь важны два параметра: допустимая нагрузка на ящик и ресурс направляющих.
В ERGO XM направляющие телескопические, полного выдвижения, рассчитаны на 80 000 циклов по DIN 15338. Нагрузка на стандартный ящик - до 50 кг, при установке дополнительного комплекта направляющих - до 100 кг. Это важно для ящиков с тяжёлым крепежом или наборами метчиков.
Виды открытых инструментальных шкафов по конструкции
Открытые шкафы делятся по нескольким признакам, и каждый из них влияет на применение.
По степени открытости
- Полностью открытые - без дверей вообще. Инструмент доступен с фронта без каких-либо действий. Подходят для участков с небольшой командой и высокой культурой хранения.
- С дверями, оснащёнными смотровыми окнами - конструкция сохраняет частичную защиту от пыли, при этом содержимое видно без открывания. Примеры из каталога: ДиКом ВЛ-052 с дверями с окнами, ДиКом ВС-055-11 с дверями с окнами.
- С раздвижными дверями и смотровыми окнами - экономят место при открывании, актуальны в узких проходах между верстаками. Пример: MODUL XXL 02 с раздвижными дверями со смотровыми окнами.
По компоновке внутреннего пространства
Шкафы в серии ERGO XM предлагаются в полной (XM) и половинной (XM/2) ширине. Это позволяет комбинировать модули: рядом ставят полноразмерный и половинный шкаф, получая гибкую рабочую зону с разным наполнением под конкретные группы инструмента.
По системе запирания
Полностью открытые шкафы без дверей не имеют замка по определению. Шкафы с дверями в этой категории оснащают замками - например, ригельным замком с секретностью 2000 комбинаций, как в ERGO XM. Это актуально, когда шкаф стоит на участке с переменным составом персонала.
Как конфигурация наполнения влияет на эффективность хранения
Корпус шкафа - это только основа. Реальную организацию хранения обеспечивает наполнение: перфорированные экраны, держатели, органайзеры, ящики.
В шкафах серии ERGO XM задняя стенка оснащена кабелеканалом для зарядки электроинструмента - это снимает проблему хаотичных проводов на верстаке. Полки имеют двойной ряд продольных отверстий для установки перегородок под заказ. Ящики совместимы с системой органайзеров.
Если перфорированный экран или держатели входят в комплект - уточните шаг перфорации. В ERGO XM это квадрат 10 мм с шагом 38×38 мм и круг 7 мм с шагом 25×38 мм. Это определяет совместимость с конкретными аксессуарами - не все крючки и держатели подойдут к любому шагу.
На каких участках открытый шкаф оправдан, а где нет
Открытый инструментальный шкаф оправдан там, где:
- инструмент используется постоянно в течение смены, а не периодически;
- состав бригады постоянный и небольшой (до 5-7 человек на участок);
- есть регламент возврата инструмента на место после использования;
- пылевая нагрузка на участке умеренная.
Открытый шкаф - не лучшее решение, если:
- в зоне высокая запылённость (металлическая стружка, абразивная пыль);
- инструмент выдаётся централизованно с учётом и подписью;
- состав персонала на участке меняется или доступ к инструменту нужно ограничить.
В таких случаях рассматривают шкафы с дверями и замком или закрытые инструментальные шкафы с системой учёта.
Что проверить перед заказом
Перед тем как оформить заявку, стоит зафиксировать несколько параметров:
- Суммарный вес всего инструмента, который планируется хранить - это определяет допустимую нагрузку на корпус.
- Максимальный вес на один ярус - особенно если часть инструмента тяжёлая и будет сосредоточена на одной-двух полках.
- Габариты зоны: высота потолка, ширина прохода, наличие технологических разрывов или колонн рядом.
- Тип напольного покрытия: на неровных полах нужны регулируемые опоры с достаточным ходом регулировки. В ERGO XM ход регулировки опор - 25 мм.
- Состав наполнения: нужны ли ящики, перфоэкраны, перегородки, держатели под конкретный инструмент.
- Интеграция с существующей мебелью: если рядом стоит верстак или тумба, шкаф должен стыковаться по высоте и глубине.
Если стандартная модель не закрывает задачу по габаритам или составу наполнения, производитель может доработать конструкцию под ТЗ - это актуально для нестандартных зон или специфичных групп инструмента.
Покрытие и долговечность в производственных условиях
Порошковое полиэфирное покрытие (шагрень) - стандарт для промышленной мебели. Оно устойчиво к механическим воздействиям, не трескается при ударах и не требует дополнительной обработки. В шкафах ERGO XM это покрытие в цветах RAL 7035 (светло-серый) и RAL 5005 (синий).
Оцинкованный лист на полках добавляет устойчивость к влаге - это важно в цехах с охлаждающей жидкостью или периодическим конденсатом.
На петли стоит обратить отдельное внимание. В ERGO XM петли подпружиненные с стальной осью, угол открывания - 110 градусов. Это позволяет двери фиксироваться в открытом положении без дополнительных упоров - мелочь, которая заметна при интенсивной эксплуатации.
Как не ошибиться с выбором: три типичных просчёта
Первый - занижение нагрузки. Берут шкаф «на вырост» по габаритам, но не проверяют нагрузку на ярус. Инструмент постепенно прибавляется, полка начинает провисать через 6-8 месяцев.
Второй - игнорирование шага регулировки полок. Стандартный инструмент укладывается нормально, но при появлении нестандартного по высоте оснащения выясняется, что полку не переставить в нужное положение.
Третий - несовместимость аксессуаров. Шкаф куплен, а перфоэкран или держатели от другого производителя не подходят по шагу перфорации. Итог, либо покупка новых аксессуаров, либо работа без организации.
Все три просчёта решаются на этапе согласования конфигурации, а не после монтажа.
Посмотреть доступные модели и конфигурации можно в разделе шкафы инструментальные открытые - там же можно оставить заявку с описанием задачи, и менеджер подберёт наполнение под конкретный участок.
Частые вопросы
Можно ли заказать шкаф без дверей, если в каталоге представлены модели с дверями?
Часть моделей изначально выпускается без дверей - например, ДиКом ВС-055. Для других конфигурацию уточняют при заказе. Если нужна полностью открытая версия модели, которая в базовом варианте идёт с дверями, это стоит обсудить с менеджером - возможна доработка под ТЗ.
Как подобрать высоту шкафа под потолок цеха?
Сначала измеряют свободную высоту от пола до ближайшего препятствия (балки, воздуховода, светильника). К высоте шкафа прибавляют ход регулируемых опор - в ERGO XM это 25 мм. Если шкаф планируется ставить вплотную к стене, учитывают глубину корпуса и наличие кабелеканала сзади.
Обязательно ли анкеровать шкаф к стене или полу?
Для одиночного шкафа с равномерно заполненными полками анкеровка к стене рекомендована при высоте корпуса от 1800 мм - особенно в зонах с движением погрузчиков или тележек. При установке нескольких шкафов в ряд они дополнительно соединяются между собой, что повышает устойчивость системы.
Совместимы ли шкафы ERGO XM с верстаками других серий?
Интеграция с существующей мебелью возможна, но требует согласования по высоте столешницы и глубине корпусов. При заказе стоит передать менеджеру параметры имеющихся верстаков - это позволит подобрать или доработать конфигурацию так, чтобы рабочая зона была единой.
Что входит в стандартную комплектацию?
Состав комплектации зависит от модели. В ERGO XM в базовом варианте идут антискользящие коврики в каждый ящик, набор наклеек для маркировки, регулируемые опоры и замок с двумя ключами. Перфоэкраны, держатели и перегородки - под заказ.
