Потеря одной державки ISO/SK40 из-за неправильного хранения - это не просто испорченный конус. Это внеплановый простой станка, поиск по цеху, возможный скол режущей кромки и, в худшем случае, брак детали. выбор шкафа для оснастки ЧПУ начинается не с размера и не с цены, а с понимания того, как устроен конкретный участок.
Эта статья - разбор критериев выбора для технических специалистов и закупщиков производственных предприятий. Разберём типы шкафов, конфигурации наполнения, на что смотреть при заказе и где чаще всего ошибаются.
Зачем вообще нужен специализированный шкаф, а не стеллаж или тумба
Оснастка ЧПУ - это не просто инструмент. Конусы HSK и ISO/SK, патроны, борштанги, измерительные щупы, калибры - каждый элемент требует фиксированного положения при хранении. Конус, брошенный на полку без ложемента, получает риск повреждения посадочной поверхности даже от лёгкого соприкосновения с соседним инструментом.
Обычный металлический стеллаж или инструментальная тумба для этого не подходят: там нет специализированной геометрии под конкретный тип хвостовика, нет защиты от пыли при открытой компоновке, нет системы визуального контроля наличия инструмента.

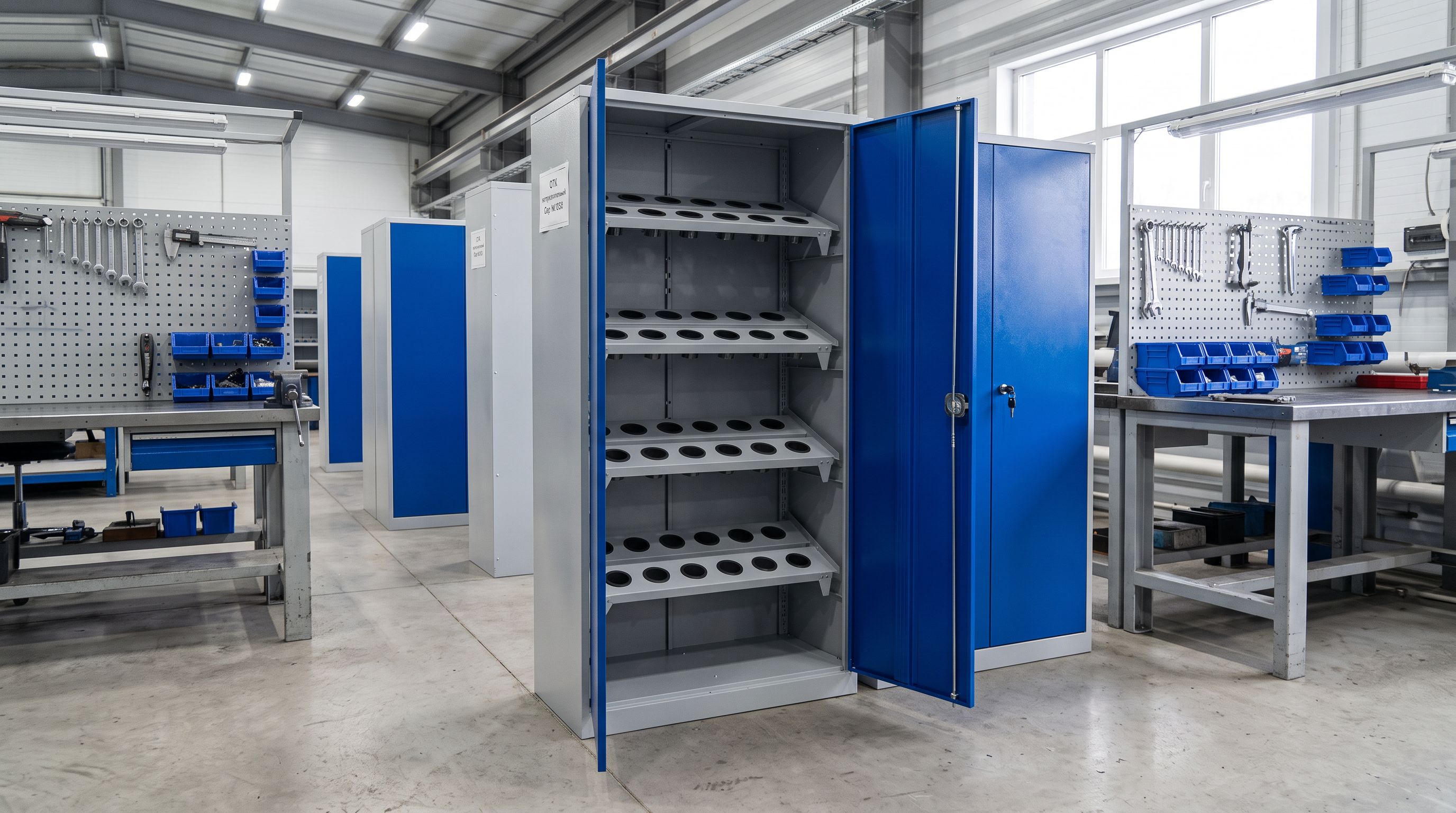

Специализированный шкаф для оснастки ЧПУ решает три задачи одновременно: сохранность геометрии посадочных поверхностей, скорость отбора при пересменке и контроль наличия комплекта.
Какие типы шкафов применяются на производстве
Шкафы с глухими дверями
Классический вариант для участков с высокой запылённостью или там, где хранение закрытое по регламенту. Глухая дверь защищает оснастку от стружки, СОЖ-туманов и случайного контакта. Минус - содержимое не видно без открытия.
Такой вариант выбирают, когда участок работает в одну смену и инструмент выдаётся по списку через ответственного.
Шкафы с роллетой
Роллетная дверь открывается вертикально вверх и не требует пространства для распахивания. Это важно, когда шкаф стоит в узком межстаночном проходе или вплотную к соседнему оборудованию.
Модель MODUL XL ISO/SK40.3 с роллетой из каталога - пример такого решения. Роллета при этом не снижает защиту от пыли при закрытом положении, но ускоряет доступ при интенсивном режиме работы участка.
Шкафы со смотровыми окнами в дверях
Прозрачная вставка в двери позволяет оператору визуально проверить наличие инструмента, не открывая шкаф. Это снижает время поиска при подготовке к смене.
Модель MODUL XL ISO/SK40.2 с дверями со смотровыми окнами - вариант именно для такого сценария. Подходит для участков с несколькими операторами, где важна быстрая визуальная идентификация.
Модульные системы хранения
Серия MODUL XL представлена в нескольких конфигурациях: 2х2000 и 3х2000 в разных исполнениях. Это уже не отдельный шкаф, а система из нескольких секций, которая формирует единую зону хранения оснастки для нескольких станков или всего участка.
Такие системы выбирают, когда парк станков насчитывает несколько единиц с разными типами хвостовиков, и каждая группа оснастки должна храниться в своей зоне. Модульность позволяет расширять систему по мере роста парка, не меняя уже установленные секции.
Шкафы серии AMH TC
Модели AMH TC-003000 и AMH TC-004000 с габаритами 1850x920x460 мм, а также TC-1995-004000 (1900x950x500 мм) - более высокие и глубокие корпуса для объёмной или тяжёлой оснастки. Подходят, когда нужно хранить борштанги, расточные головки или крупные патроны, которые не вписываются в стандартные секции.
На что смотреть при выборе конфигурации
Прежде чем выбирать модель, нужно ответить на несколько вопросов про свой участок.
Тип хвостовика оснастки. HSK и ISO/SK40 - разные посадочные геометрии, и ложементы под них не взаимозаменяемы. Если парк смешанный, это должно быть отражено в конфигурации наполнения. Модели серии MODUL XL выпускаются именно с учётом типа хвостовика в названии - ISO/SK40.2 и ISO/SK40.3 указывают на конкретный стандарт конуса.
Режим работы участка. Одна смена с выдачей через кладовщика - это один сценарий. Три смены с самостоятельным отбором операторами - другой. Во втором случае критична прозрачность или быстрый доступ (роллета, смотровое окно), а также подсветка зоны отбора.
Количество позиций оснастки. Посчитайте, сколько инструментальных позиций реально используется на участке. Не «сколько есть инструмента», а сколько позиций одновременно находится в обороте. От этого зависит, достаточно одного шкафа или нужна модульная система на 2-3 секции.
Наличие измерительных систем и калибров. Если рядом с режущим инструментом хранятся измерительные щупы, эталонные кольца или калибры, им нужна отдельная зона с более мягкими ложементами и, возможно, отдельный замок. Смешивать режущий инструмент и точную измерительную оснастку в одном отсеке - не лучшая практика.
Место установки. Роллета нужна при ограниченном пространстве перед шкафом. Глухая дверь - при высокой запылённости. Прозрачная дверь или смотровое окно - при многосменном режиме. Это не вопрос эстетики, а вопрос эксплуатации.
Наполнение шкафа: что влияет на эффективность хранения
Корпус шкафа - это только половина решения. Внутреннее наполнение определяет, насколько система реально работает.
Производитель предлагает несколько вариантов наполнения:
- Ложементы под конкретный тип хвостовика - фиксируют конус в вертикальном или горизонтальном положении без контакта с посадочной поверхностью.
- Перфорированные панели - для навесного крепления вспомогательного инструмента, ключей, державок и мелкой оснастки.
- Полки и секции под измерительные системы - с более мягкими покрытиями или пенными вкладышами.
- Подсветка зоны отбора - актуальна при работе в условиях недостаточного освещения или в ночные смены.
- Центральный замок или замки на каждую секцию - для разграничения доступа между операторами или сменами.
Конфигурация наполнения должна проектироваться под конкретный парк станков. Стандартное «заводское» наполнение подходит только если парк однородный и хвостовик один.
Если парк смешанный - нужна индивидуальная проработка. Именно для этого производитель предлагает подбор конфигурации под конкретную площадку: от узких секций HSK/ISO до широких модулей для измерительных систем. Посмотреть доступные модели и запросить расчёт можно в разделе Шкафы для оснастки ЧПУ на сайте производителя.
Типичные ошибки при выборе
Выбор по габаритам «на глаз». Шкаф, который «примерно подходит» по высоте, может оказаться слишком мелким по глубине для конкретных борштанг или расточных головок. Перед заказом нужно снять реальные размеры самой длинной и самой объёмной позиции оснастки.
Игнорирование типа хвостовика. Ложементы под ISO/SK40 не держат HSK63. Если заказать шкаф без уточнения типа конуса, наполнение придётся менять отдельно - с потерей времени и денег.
Один шкаф на весь участок при смешанном парке. Когда в одном шкафу хранится оснастка для трёх разных станков с разными хвостовиками, операторы начинают складывать инструмент «как удобно», а не по системе. Через месяц-два система хранения перестаёт работать. Модульная система с чёткой привязкой секций к станкам решает эту проблему.
Экономия на замке. Если участок многосменный и несколько операторов имеют доступ к одному шкафу, отсутствие разграничения доступа приводит к «пропажам» инструмента между сменами. Центральный замок или индивидуальные замки на секции - не опция, а часть системы учёта.
Как устроен процесс заказа
Производитель работает по схеме проектирования под задачу, а не просто отгружает стандартную позицию из каталога. Последовательность такая:
- 1. Передаёте данные по парку станков: типы хвостовиков, количество позиций, режим работы участка.
- 2. Конструкторское бюро прорабатывает конфигурацию наполнения под конкретные условия.
- 3. Получаете коммерческое предложение с чертежом и спецификацией.
- 4. После согласования - производство и доставка по РФ.
Срок подготовки КП - 1-3 дня. Это не длинный цикл: большинство задач укладываются в стандартные конфигурации с небольшими адаптациями.
Частые вопросы
Можно ли заказать шкаф с нестандартными размерами под конкретное место установки?
Да. Производитель имеет собственное конструкторское бюро и проектирует нестандартные конфигурации под конкретные габариты помещения или межстаночного пространства. Для этого нужно передать точные размеры места установки и перечень оснастки.
Чем отличается MODUL XL от серии AMH TC?
MODUL XL - это модульная система, которая объединяет несколько секций в единую зону хранения. AMH TC - отдельно стоящие шкафы большего объёма. MODUL XL выбирают, когда нужна организованная система под несколько станков. AMH TC, когда нужен один вместительный шкаф для крупной или объёмной оснастки.
Как понять, сколько секций нужно для нашего участка?
Посчитайте количество инструментальных позиций в обороте (не общий инвентарь, а то, что реально используется посменно) и уточните типы хвостовиков. На основе этих данных производитель подберёт оптимальную конфигурацию - это занимает 1-3 дня.
Возможна ли подсветка зоны отбора и замки на каждую секцию?
Да, обе опции доступны. Подсветка актуальна для ночных смен и участков с недостаточным общим освещением. Замки на секции нужны при разграничении доступа между операторами или сменами.
Как хранить режущий инструмент вместе с измерительными щупами?
Лучше разделить их в разные секции или отсеки с разным типом ложементов. Режущий инструмент и точная измерительная оснастка требуют разных условий хранения. При заказе это уточняется на этапе проектирования конфигурации.
