Выбор промышленного стеллажа начинается не с прайс-листа, а с трёх вопросов: что хранить, чем перемещать и какой пол в здании. Ошибка на любом из них выливается в деформацию стоек через 6-18 месяцев эксплуатации или в невозможность завести вилочный погрузчик в пролёт.

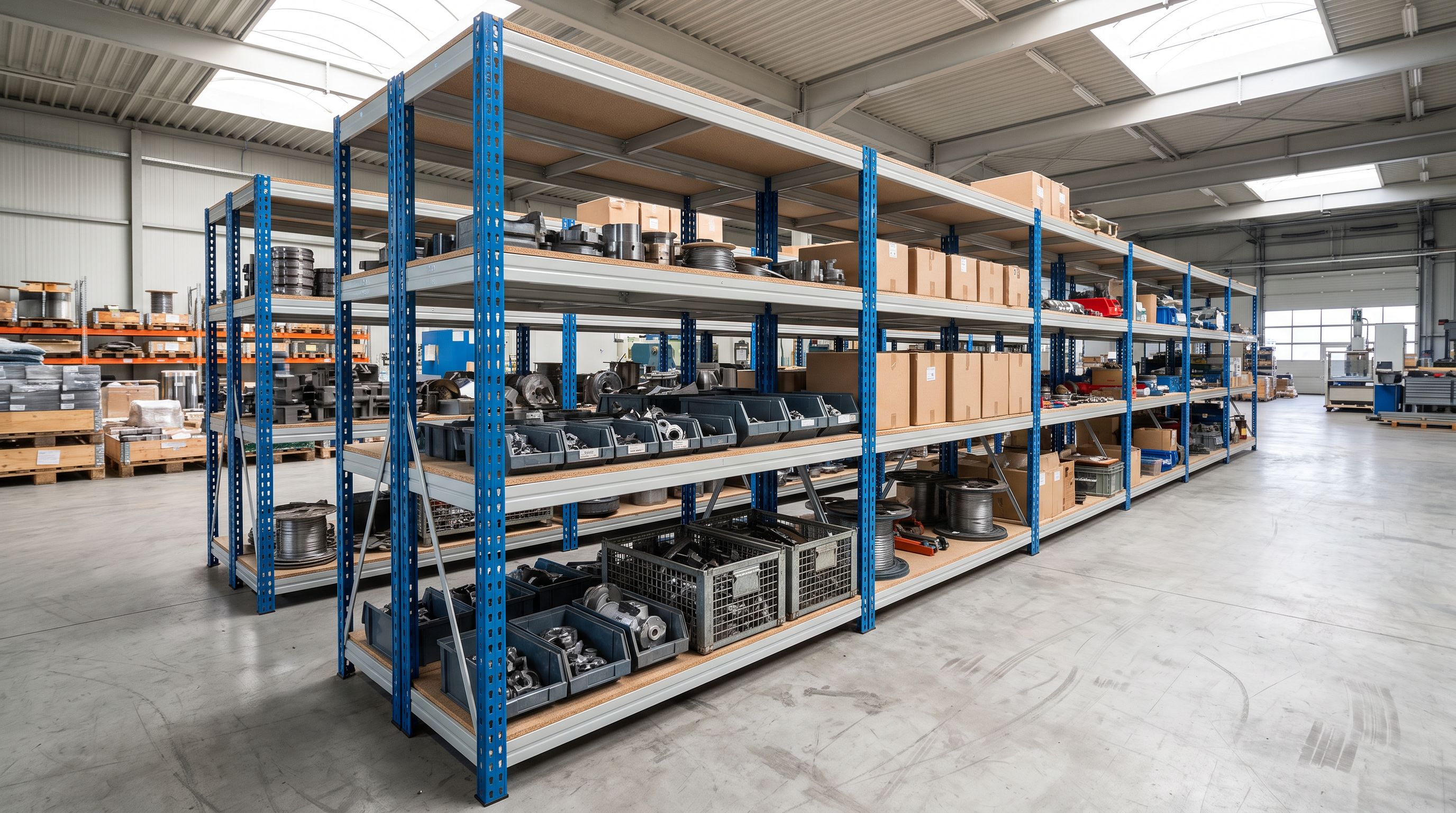

Промышленные стеллажи для склада - это сборно-разборные металлические конструкции с несущей рамой из стоек и горизонтальных балок, рассчитанные под паллетное или штучное хранение грузов. Ключевое слово здесь «рассчитанные»: несущая способность задаётся на этапе проектирования, а не выбирается из каталога по принципу «побольше».
Почему грузоподъёмность по ярусам - не та цифра, которую указывают в рекламе
Производители обычно указывают нагрузку на одну балку или на всю секцию. Для практического расчёта это мало что даёт.
Важна ярусная нагрузка - то, сколько килограммов выдерживает один ярус с учётом настила и способа укладки груза. Распределённая нагрузка на балку при паллете 1200×800 мм и при паллете 1200×1000 мм отличается существенно: первая создаёт более точечное давление на краях, вторая распределяет нагрузку шире.
Нагрузка на ярус у типовых промышленных секций лежит в диапазоне 500-3000 кг в зависимости от сечения балки и шага стоек. Паллетные секции под европаллет (1200×800 мм) проектируются чаще всего под 1000-1500 кг на ярус.
Верхний ярус всегда несёт меньше нижних - не по физике, а по нормам безопасности: при аварийном обрушении груз должен падать вниз, а не опрокидывать всю стойку. Это требование закреплено в ГОСТ Р 55525-2017, который регулирует сборно-разборные складские стеллажи.
Берут паспортную нагрузку секции и делят на количество ярусов. Это неверно - нижние ярусы несут стойки целиком, верхние добавляют изгибающий момент. Расчёт делается для каждого яруса отдельно.
Рама и полки: материалы, от которых зависит срок службы
Несущая рама промышленного стеллажа изготавливается из холоднокатаной стали с порошковым покрытием или горячей оцинковкой. Выбор между ними определяется условиями эксплуатации.
Порошковое покрытие - стандарт для сухих отапливаемых складов. Хорошо держит механические удары от погрузчиков, легко перекрашивается при повреждении.
Горячая оцинковка нужна там, где есть влага: холодильные склады, неотапливаемые ангары, склады пищевого производства. Цинковый слой 45-85 мкм держит коррозию там, где покрасочный слой отслаивается за один-два сезона.
Полки (настил ярусов) бывают нескольких типов:
- сплошной стальной лист - для штучных грузов без поддонов
- решётчатый настил - для паллет, обеспечивает вентиляцию и видимость снизу
- деревянный настил (ДСП или фанера) - для мелкоячеистого хранения, не рекомендован под тяжёлые паллеты
Для складов пищевого или фармацевтического производства настил должен допускать влажную уборку - это сразу исключает ДСП и требует нержавейки или оцинкованного листа.
Габариты под европаллет и длинномер: что закладывать в проект
Европаллет 1200×800 мм - базовый ориентир для большинства складских систем. Под него проектируется стандартная глубина яруса 1100 мм: паллет заходит с запасом 50 мм с каждой стороны, что позволяет работать вилами без ювелирной точности.
Ширина пролёта между стойками для одного европаллета - 2700-2750 мм. Это позволяет разместить два паллета в ряд плюс зазор между ними.
Для длинномерных грузов - труб, профиля, пиломатериалов - применяют консольные стеллажи с вылетом консоли от 500 до 2000 мм. Глубина яруса здесь не ограничена стандартом и задаётся длиной груза.
Высота секции определяется двумя факторами: высотой здания и высотой подъёма техники. Под краном-балкой высота стеллажа рассчитывается с учётом мёртвой зоны крюка - обычно оставляют не менее 500 мм от верхнего яруса до нижней точки крана.
Подробнее о конкретных моделях и габаритных сериях можно посмотреть в разделе паллетные стеллажи - там же доступны типовые конфигурации под европаллет.
Совместимость с МГП и краном-балкой: три параметра, которые часто упускают
Малая грузоподъёмная техника (МГП) - электрические штабелёры, рич-траки, узкопроходные погрузчики - задаёт ширину рабочего прохода между секциями. Упустить это в проекте означает либо переделку раскладки стеллажей, либо замену техники.
Три параметра, которые нужно согласовать до заказа стеллажей:
- ширина прохода для МГП: для стандартного вилочного погрузчика - не менее 3500 мм, для рич-трака - от 2500 мм, для узкопроходного штабелёра - от 1800 мм
- высота мачты в поднятом положении: должна вписываться в пролёт здания с учётом верхних балок стеллажа
- нагрузка на пол: суммарный вес секции с грузом и вес техники не должны превышать расчётную нагрузку на пол здания (обычно 5-20 т/м² для промышленных объектов)
С краном-балкой ситуация отдельная. Кран работает сверху, значит верхние ярусы стеллажей должны быть доступны для захвата - никаких выступающих элементов над зоной укладки. Анкеровка стеллажей к полу обязательна: при работе крана возникают горизонтальные нагрузки, которые стеллаж без крепления к плите не удержит.
Анкеровка и устойчивость: где экономия превращается в риск
Промышленный стеллаж без анкеровки к полу - это нарушение не только здравого смысла, но и ГОСТ Р 55525-2017. Стандарт прямо требует крепления опорных пяток к основанию при высоте стеллажа более 1500 мм.
На практике анкеровку пропускают в двух случаях: когда пол не позволяет сверлить (арендованный склад с запретом арендодателя) или когда экономят на монтаже. Оба варианта ведут к одному - при случайном ударе погрузчика в стойку вся секция уходит волной.
Опорные пятки крепятся химическими или механическими анкерами. Для бетонного пола марки М200 и выше достаточно механических анкеров диаметром 12-16 мм. Для полов с трещинами или старого бетона - только химия: она распределяет нагрузку по большему объёму материала.
Раскосы между стойками - ещё один элемент, который пытаются убрать ради «лучшего доступа». Раскос не декоративный элемент: он держит стойку от бокового смещения под нагрузкой. Убрать раскос без пересчёта конструкции - значит снизить реальную несущую способность яруса на 30-50%.
Реальный кейс: склад временного хранения, 1200 м²
На складе временного хранения площадью около 1200 м² установили фронтальные паллетные стеллажи высотой 8 м под рич-трак. При монтаже сэкономили на анкеровке крайних секций - «всё равно там угол, никто не ездит».
Через 8 месяцев рич-трак при манёвре зацепил крайнюю стойку. Стойка не была закреплена, ушла в сторону, потянула за собой соседнюю секцию через горизонтальные стяжки. Демонтаж деформированных секций, замена двух стоек и повторный монтаж обошлись в сумму порядка 180-250 тыс. руб. плюс 4 дня простоя склада.
Цена анкеровки тех секций при первоначальном монтаже - около 8-12 тыс. руб.
Как выбрать конфигурацию: три сценария
1. Паллетное хранение с вилочным погрузчиком
Стандартная фронтальная система. Пролёт 2700-2750 мм, глубина яруса 1100 мм, высота под потолок с учётом подъёма вил. Нагрузка на ярус рассчитывается под фактический вес паллета. Проход между рядами - не менее 3500 мм.
2. Хранение длинномерных грузов с краном-балкой
Консольный стеллаж с двусторонними или односторонними консолями. Высота стеллажа согласовывается с мёртвой зоной крюка. Анкеровка обязательна, дополнительно - горизонтальные связи между секциями для восприятия динамических нагрузок от крана.
3. Узкопроходный склад с высокой плотностью хранения
Фронтальные стеллажи с уменьшенным проходом под узкопроходный штабелёр (от 1800 мм). Требует маркировки пола, направляющих рельс или индукционных петель для техники. Нагрузка на пол возрастает - нужен пересчёт.
Частые вопросы
Можно ли самостоятельно изменить высоту яруса после монтажа?
Да, фронтальные стеллажи позволяют переставить балки по шагу стоек. Но перед перестановкой нужно снять груз с яруса и убедиться, что новая высота не меняет расчётную нагрузку на стойку. Если ярусов становится больше - требуется пересчёт.
Какой пол нужен под промышленные стеллажи высотой 6-8 м?
Бетонный пол марки не ниже М200 толщиной от 150 мм. Для секций с нагрузкой на стойку свыше 5 т нужен геотехнический расчёт основания. Старые полы с трещинами и расслоениями требуют экспертизы до монтажа.
Обязательна ли анкеровка, если стеллажи лёгкие (до 500 кг на ярус)?
По ГОСТ Р 55525-2017 анкеровка обязательна при высоте стеллажа более 1500 мм независимо от нагрузки. Лёгкая конструкция при ударе опрокидывается быстрее тяжёлой - масса груза удерживала бы стойку, а без него стеллаж неустойчив.
Совместимы ли стеллажи разных производителей в одной системе?
Как правило, нет. Шаг перфорации стоек, сечение балки и замковое соединение у разных производителей не совпадают. Смешивать элементы разных систем без пересчёта нельзя - замковые соединения не рассчитаны на нестандартное сопряжение.
Нужен ли проект при заказе промышленных стеллажей?
Для секций высотой до 3 м в несложных помещениях можно обойтись типовой раскладкой. При высоте от 4 м, нестандартном плане помещения, работе крана-балки или специфических нагрузках - проект обязателен. Он же нужен для согласования с пожарными нормами (проходы, расстояния до стен и перекрытий).
Источники
- ГОСТ Р 55525-2017 Складское оборудование. Стеллажи сборно-разборные. Общие технические условия, 2017 - требования к анкеровке, нагрузкам на ярусы и конструктивным элементам складских стеллажей.
