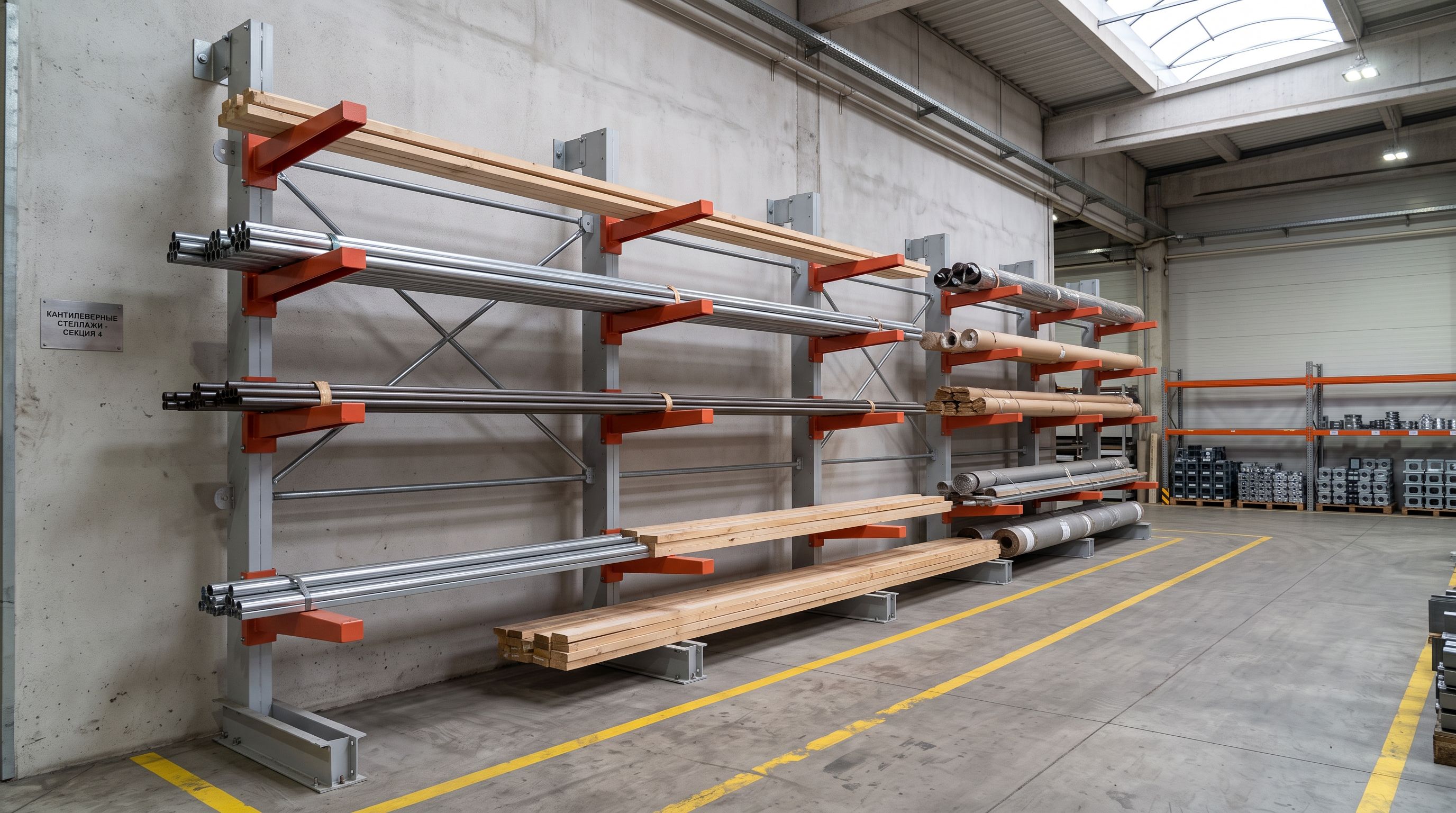

Длинномер на стандартной полке не лежит - он свисает, деформируется или мешает проходу. Именно под эту задачу создан консольный стеллаж: конструкция без вертикальных стоек посередине пролёта, где груз опирается только на горизонтальные кронштейны, вылетающие из колонны.
Это не просто «другой вид стеллажа». Отсутствие средней стойки меняет всю логику хранения: доступ к грузу открыт по всей длине консоли, без делений на ячейки. Для профиля, трубы, доски, рулонного материала или мебельных заготовок такой принцип принципиален.
Почему средняя стойка - это проблема, а не деталь
На фронтальном паллетном стеллаже вертикальные стойки стоят через каждые 1,8-3,3 м. Для паллет это нормально: единица груза помещается в ячейку целиком. Но труба длиной 6 м в такую ячейку не входит физически. Либо она выступает за пролёт и перекрывает соседний, либо её приходится пилить под нужный размер, что уже потеря материала.
Консольная система снимает это ограничение. Колонны стоят по краям секции, а между ними - открытое пространство. Длина хранимого материала ограничена только шириной пролёта между колоннами, а не расположением стоек.
На практике это означает, что один консольный стеллаж заменяет несколько стандартных секций, которые всё равно не справились бы с задачей. Для склада металлопроката, деревообрабатывающего производства или строительной базы это не опция, а базовое требование к оснащению.
Как устроена консоль: три элемента, которые определяют всё
Конструкция консольного стеллажа состоит из трёх основных элементов, и каждый из них влияет на то, что и как можно хранить.
Колонна - вертикальная стойка с перфорацией или пазами по высоте. По ней регулируется шаг между ярусами. Колонны могут быть односторонними (кронштейны только с одной стороны) или двусторонними - для стеллажей, к которым есть доступ с двух сторон.
Кронштейн - горизонтальный вылет, на котором лежит груз. Это ключевой элемент: именно его длина определяет, насколько глубоко можно укладывать материал, а расчётная нагрузка на кронштейн задаёт допустимый вес на ярус. Кронштейны крепятся к колонне без сварки - на фиксаторах или клиновых соединениях, что позволяет переставлять их по высоте под конкретный ассортимент.
Основание - опорная пята или поперечная балка, которая распределяет нагрузку на пол и обеспечивает устойчивость стеллажа. Для тяжёлых грузов основание усиливается, а сам стеллаж анкерится к полу или к стене.
Отдельный элемент - распорки между колоннами. Они связывают секции в единую жёсткую раму и не дают колоннам «расходиться» под нагрузкой. Без распорок высокий стеллаж с тяжёлым длинномером будет работать на изгиб, а не на сжатие - это прямой путь к деформации.
Односторонний vs двусторонний: что выгоднее для склада
Выбор между одно- и двусторонней конструкцией зависит от планировки склада и логики отбора.
1. Односторонний стеллаж. Кронштейны вылетают только с одной стороны колонны. Такой вариант ставят вдоль стены или там, где доступ с одной стороны ограничен. Устойчивость обеспечивается анкеровкой к стене или широкими опорными пятами.
2. Двусторонний стеллаж. Кронштейны с обеих сторон колонны. Это «островной» вариант для центра склада: два ряда хранения на одном ряду колонн. Площадь используется эффективнее, но нужен проход с обеих сторон и более мощное основание, потому что нагрузка двойная.
На практике большинство складских проектов комбинируют оба типа: односторонние вдоль стен, двусторонние в центральных рядах. Это позволяет максимально использовать площадь, не жертвуя шириной проходов для погрузчика.
Для склада с напольным хранением длинномера иногда выгоднее расставить стойки реже, увеличив пролёт между ними. Но здесь важен расчёт: с ростом пролёта нагрузка на кронштейн и колонну растёт непропорционально. Без инженерного расчёта увеличивать пролёт «на глаз» не стоит.
Грузоподъёмность консоли: что реально влияет на цифру
Нагрузка на кронштейн - не фиксированная характеристика модели, а результат нескольких переменных.
- Длина кронштейна: чем длиннее вылет, тем выше изгибающий момент при той же нагрузке. Кронштейн 400 мм выдержит больше, чем кронштейн 800 мм той же толщины металла.
- Точка приложения нагрузки: если труба лежит на конце кронштейна, а не у основания, нагрузка на крепление колонны значительно выше.
- Распределение по ярусам: нагрузка суммируется по колонне снизу вверх. Нижние ярусы несут вес всего, что выше.
- Тип груза: труба в связке распределяет нагрузку равномерно, отдельные прутки - точечно. Это влияет на выбор профиля кронштейна.
При заказе - брать нагрузку на кронштейн из каталога как гарантированную цифру без учёта длины вылета и схемы укладки. На деле допустимая нагрузка при максимальном вылете может быть вдвое ниже, чем при минимальном.
Для хранения металлопроката, где связки труб или арматуры весят от 500 кг, расчёт лучше заказывать у производителя под конкретные параметры. Конструкторское бюро Невилона делает такие расчёты как часть проекта - это не дополнительная услуга, а стандартная практика при нестандартных нагрузках.
Реальный кейс: что происходит при неправильном расчёте
На одном из складских объектов установили консольные стеллажи, выбирая кронштейны по максимальной нагрузке из спецификации, без учёта фактической длины вылета. Через 8-10 месяцев эксплуатации начался заметный прогиб кронштейнов на нижних ярусах - там, где укладывали самые тяжёлые связки.
Прогиб не привёл к обрушению, но деформированные кронштейны перестали держать груз ровно: трубы начали скатываться к центру. Замена кронштейнов на более мощные плюс частичный демонтаж и повторный монтаж обошлись в 180-250 тыс. руб., не считая простоя зоны хранения на 3-4 дня.
Причина - в расчёте не учли, что реальная точка нагрузки находилась ближе к концу кронштейна, а не равномерно по всей длине.
Материал и покрытие: где это важно, а где нет
Для большинства складских условий консольные стеллажи делают из холоднокатаной стали с порошковым покрытием. Это стандарт: покрытие защищает от механических повреждений при загрузке и от коррозии при нормальной влажности.
Если склад неотапливаемый или с перепадами влажности (открытый навес, склад стройматериалов), стоит рассматривать горячую оцинковку. Она дороже порошка примерно на 20-35%, но срок службы в агрессивных условиях несопоставим.
Для пищевых производств или фармацевтических складов, где хранятся упаковочные материалы или сырьё в рулонах, иногда требуется нержавеющая сталь или специальное антикоррозионное покрытие. Это уже нестандартное решение, которое прорабатывается индивидуально.
Что проверить перед заказом консольного стеллажа
Перед тем как подавать заявку производителю, стоит собрать следующие параметры:
- Максимальная длина единицы груза (это определяет минимальный пролёт между колоннами)
- Вес самой тяжёлой единицы или связки (нагрузка на кронштейн и ярус)
- Способ загрузки: вручную, вилочным погрузчиком или кран-балкой (влияет на высоту ярусов и ширину проходов)
- Высота помещения и наличие ограничений по высоте стеллажа
- Тип пола: бетонная плита, асфальт, деревянный настил (влияет на анкеровку)
- Нужен ли доступ с одной или двух сторон
Без этих данных производитель не сможет дать корректное КП, а вы рискуете получить стеллаж, который формально соответствует каталогу, но не подходит под реальную задачу.
Посмотреть базовые конфигурации и запросить расчёт под свой склад можно в разделе консольные стеллажи на сайте Невилона.
Частые вопросы
Можно ли использовать консольный стеллаж для паллет?
Технически - да, если паллета помещается по глубине на кронштейны. Но экономически это нецелесообразно: для паллетного хранения фронтальный стеллаж даёт лучшую плотность хранения и проще в обслуживании. Консольный стеллаж оправдан там, где груз длиннее стандартной паллеты или нестандартной формы.
Нужна ли анкеровка к полу обязательно?
Для высоких стеллажей (от 3 м) и при работе с погрузчиком - обязательно. Низкие односторонние секции с широкими опорными пятами могут стоять без анкеровки, но только если нагрузка небольшая и нет риска бокового удара техникой. Проектировщик укажет это в спецификации.
Как часто можно переставлять кронштейны?
Конструкция рассчитана на периодическую перестановку - это одно из преимуществ разборной системы. Но каждый перемонтаж нужно выполнять без груза на стеллаже и проверять фиксацию. Частые перестановки под нагрузкой изнашивают замки крепления быстрее.
Что лучше: сварная или разборная конструкция?
Разборная - универсальнее: её можно перенастроить под другой ассортимент или перевезти при переезде. Сварная жёстче и подходит для стационарных объектов с постоянной тяжёлой нагрузкой. Для большинства складских задач разборная конструкция предпочтительнее.
Какой минимальный пролёт между колоннами для хранения 6-метровых труб?
Пролёт должен быть больше длины груза минимум на 200-300 мм с каждой стороны для свободной укладки и выемки. Для 6-метровых труб - от 6,4 м. Конкретное значение зависит от способа загрузки: при работе кран-балкой запас может быть меньше, при ручной укладке - больше.
Источники
- ГОСТ Р 55525-2017 Складское оборудование. Стеллажи сборно-разборные. Общие технические условия, 2017 - требования к конструкции разборных стеллажных систем, включая консольные.
