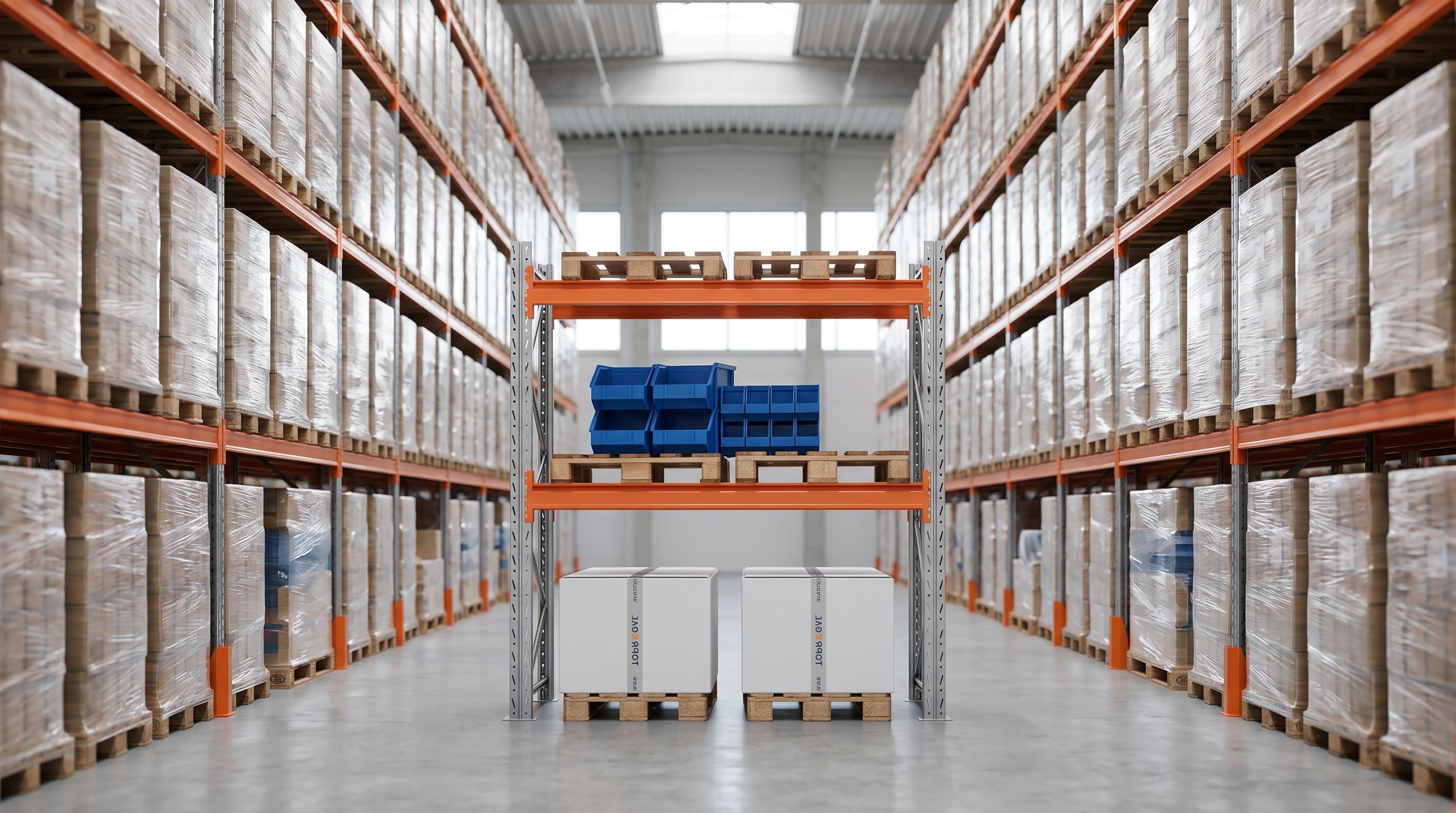

Неправильно подобранный паллетный стеллаж проявляет свои недостатки не при сдаче работ по оборудованию склада, а через 6-12 месяцев эксплуатации - провисшими балками, расшатанными стойками или, в худшем случае, частичным обрушением секции. Замена одного яруса в уже работающем складе обходится в 3-5 раз дороже правильной закупки с самого начала: сюда входит демонтаж, простой зоны хранения, повторная анкеровка и доставка новых компонентов.
Эта статья - пошаговый алгоритм подбора конфигурации под конкретный склад. Без теории ради теории: только параметры, которые влияют на решение, и типичные ошибки, которые случаются при первой закупке.
С чего начинают опытные закупщики
Не с выбора типа стеллажа и не с запроса коммерческих предложений. Первый вопрос, что именно будет храниться и как это будет двигаться.
Два вопроса, которые задают себе практики:
- 1. Какой поддон используется - европоддон (800×1200 мм) или промышленный (1000×1200 мм)?
- 2. Какова максимальная масса груза на одном поддоне, включая упаковку?
Ответы на эти два вопроса определяют шаг балок, глубину яруса и несущую способность секции. Всё остальное - высота потолка, тип погрузчика, количество ярусов - идёт следом.
Шаг 1: Считаем нагрузку на ярус - главный параметр конфигурации
Ярусная нагрузка - это максимальная масса груза, которую принимает одна пара балок на одном уровне. Её считают не «в среднем по складу», а по самому тяжёлому поддону, который реально будет стоять на этом ярусе.
- брать среднее значение по ассортименту. Если 80% поддонов весят 500 кг, а 20% - 1 200 кг, стеллаж рассчитывается под 1 200 кг. Балка, рассчитанная на 800 кг, под нагрузкой 1 200 кг начнёт деформироваться через 4-8 месяцев. Прогиб балки в середине пролёта - первый визуальный сигнал, что система работает за пределами допустимого.
К массе груза прибавляют массу самого поддона: европоддон EPAL весит 20-25 кг, промышленный деревянный - 25-35 кг. Это кажется мелочью, но при 4 ярусах и 50 секциях разница суммируется в тонны распределённой нагрузки на основание.
Правило: расчётная ярусная нагрузка = масса груза + масса поддона + коэффициент запаса (обычно 1,1-1,2 от расчётного значения, точное значение уточняется у производителя под конкретную конфигурацию).
Европоддон vs промышленный: как тип поддона меняет всю геометрию
Глубина яруса и шаг балок - параметры, которые жёстко зависят от типа поддона. Здесь нет универсального решения.
Европоддон 800×1200 мм устанавливается длинной стороной вдоль балки. Стандартная глубина секции для него - 1100 мм (с учётом зазоров по 50 мм с каждой стороны). Шаг балок по высоте подбирается так, чтобы обеспечить погрузчику свободный вход в ячейку с учётом высоты поддона и груза.
Промышленный поддон 1000×1200 мм требует глубины секции от 1150 мм. Разница в 50-100 мм по глубине звучит незначительно, но при проектировании склада она смещает ряды стеллажей и меняет ширину проездов.
Если склад работает с обоими типами поддонов - это отдельная задача для конструкторского бюро. Смешанная система требует компромисса по глубине или зонирования по типам.
Выбрать подходящую конфигурацию под конкретный тип поддона можно в разделе паллетные стеллажи - там представлены готовые решения с указанием глубины яруса.
Высота потолка и количество ярусов: формула без ошибок
Высота потолка - отправная точка для расчёта количества ярусов. Но прямое деление «высота потолка / высота яруса» даёт неверный результат. В формулу входят:
- высота самого высокого поддона с грузом (не средняя, а максимальная)
- зазор между верхом груза и нижней балкой следующего яруса - минимум 100 мм по требованиям безопасной эксплуатации
- высота верхнего яруса от пола до нижней балки
- конструктивная высота балки (зависит от нагрузки и пролёта)
- расстояние от верхнего яруса до потолка - минимум 200 мм для работы спринклерной системы пожаротушения (если она есть)
Пример расчёта для склада с потолком 8 м, поддонами высотой 1,8 м с грузом и балками высотой 100 мм:
| Параметр | Значение | | --- | --- | | Высота потолка | 8 000 мм | | Запас до потолка (спринклеры) | 200 мм | | Рабочая зона | 7 800 мм | | Высота 1 ярусной ячейки (груз + зазор + балка) | 1 800 + 100 + 100 = 2 000 мм | | Высота нижней балки от пола | 200 мм (опорные пятки + первый ярус) | | Количество ярусов | 3 полных яруса + возможен 4-й при оптимизации |
Это расчёт «в лоб» - он даёт стартовую точку. Реальный проект уточняется под конкретный тип погрузчика: у ричтрака и у фронтального погрузчика разная высота подъёма и разные требования к проездам.
Что должно быть под стеллажом: требования к бетонному основанию
Паллетный стеллаж передаёт нагрузку на пол через опорные пятки стоек. Точечная нагрузка на пятку при полной загрузке многоярусной системы может составлять несколько тонн - конкретное значение зависит от конфигурации и уточняется при проектировании.
Бетонное основание должно выдерживать эту нагрузку без образования трещин и просадки. Минимальные требования к полу склада под паллетные стеллажи - марка бетона не ниже М250 (класс B20), толщина плиты от 150 мм. Для тяжёлых конфигураций (нагрузка на стойку свыше 5 т) - М300 и выше, с армированием.
Если пол залит с нарушениями или имеет неровности более 10 мм на метр погонный - это проблема. Стеллаж анкеруется к полу через опорные пятки, и неровное основание создаёт перекос стоек. Перекошенная стойка работает не на сжатие, а на изгиб - это снижает фактическую несущую способность.
Перед монтажом всегда проверяют горизонтальность пола нивелиром. Отклонение более 5 мм на 2 м - повод либо выровнять пол, либо использовать регулируемые опорные пятки.
Шаг за шагом: алгоритм подбора конфигурации
- 1. Определить тип поддона - европоддон или промышленный. Если оба, зонировать склад.
- 2. Взвесить самый тяжёлый поддон с грузом и упаковкой. Это расчётная ярусная нагрузка до коэффициента запаса.
- 3. Замерить склад: высота потолка от уровня пола, наличие колонн, расположение ворот и зон разгрузки, тип покрытия пола.
- 4. Уточнить тип погрузчика: фронтальный (ширина проезда от 3,5 м), ричтрак (от 2,7 м), штабелёр (от 2,5 м). Тип погрузчика определяет ширину проездов между рядами, а значит - плотность застройки склада.
- 5. Рассчитать количество ярусов по формуле из предыдущего раздела, с учётом максимальной высоты подъёма погрузчика.
- 6. Выбрать глубину и ширину секции под тип поддона. Стандартная ширина секции под 2 европоддона - 2 700 мм (два поддона по 1 200 мм + зазоры).
- 7. Проверить несущую способность пола - особенно в зонах примыкания стоек.
- 8. Запросить проект у производителя с указанием всех параметров. Хороший производитель делает чертёж с раскладкой секций, схемой анкеровки и спецификацией.
Реальный кейс: что происходит, когда пропускают шаг 2
На складе временного хранения (площадь около 1 500 м²) закупили стеллажи под нагрузку 800 кг на ярус. Ориентировались на «средний» поддон по документам поставщика. Через 7-9 месяцев в двух секциях появился заметный прогиб балок - туда периодически ставили поддоны с металлическими деталями массой 1 100-1 200 кг.
Демонтаж двух секций, усиленные балки, повторная анкеровка и простой зоны на 4 рабочих дня обошлись примерно в 180-220 тысяч рублей. Правильный расчёт при первоначальной закупке добавил бы к стоимости секций 15-20%, то есть 25-35 тысяч рублей.
Нагрузку считают по максимуму, а не по среднему.
Пять ошибок при первой закупке паллетных стеллажей
Ошибка 1: Нагрузка «по среднему»
Уже разобрали выше. Балки проектируются под пиковую нагрузку, а не среднюю. Смешение лёгких и тяжёлых поддонов в одной секции - стандартная ситуация на складе.
Ошибка 2: Игнорирование высоты погрузчика
Высота подъёма погрузчика ограничивает максимальный верхний ярус. Купить стеллаж на 5 ярусов и обнаружить, что погрузчик поднимает только до 4-го - типичная история при закупке без согласования с отделом механизации.
Ошибка 3: Не учтена ширина проезда
Фронтальный погрузчик требует проезд шириной 3,5-4 м. Если при проектировании заложить 3 м «для экономии площади» - погрузчик просто не развернётся. Придётся либо переставлять ряды, либо менять технику.
Ошибка 4: Пол не проверен до монтажа
Монтажники анкеруют стойки в бетон. Если пол оказывается с пустотами, трещинами или недостаточной маркой - анкер не держит проектную нагрузку. Переделка крепления после установки секций требует частичного демонтажа.
Ошибка 5: Закупка «на вырост» без проекта
«Купим сейчас 10 секций, потом добавим ещё 20» - план, который часто ломается при расширении. Без проекта первые 10 секций могут стоять так, что добавить следующие без переноса уже невозможно: мешают колонны, ворота или неправильный шаг рядов.
Когда задача требует проектирования, а не просто выбора из каталога
Стандартный каталог закрывает 70-75% задач. Остаток - нестандартные ситуации, где типовая конфигурация не подходит:
- склад с колоннами нестандартного шага (не кратного 2,7 м)
- смешанное хранение паллет и длинномерных грузов в одном пространстве
- высота потолка более 10 м с необходимостью расчёта ветровой и сейсмической нагрузки
- требование к мобильности - передвижные паллетные системы на рельсах
- специфические требования по пожарной безопасности (склады категории А и Б)
В таких случаях правильный путь - передать параметры склада в конструкторское бюро и получить расчётный проект. Это занимает 1-3 рабочих дня и исключает ошибки, которые потом стоят в разы дороже.
Частые вопросы
Можно ли устанавливать паллетные стеллажи на деревянный пол?
Технически возможно, но требует отдельного расчёта несущей способности деревянного перекрытия. Деревянный пол не рассчитан на точечные нагрузки от опорных пяток стоек в несколько тонн. Обычно в таких случаях делают стальные распределительные пластины или усиливают перекрытие.
Сколько секций можно поставить в ряд без промежуточного раскоса?
Зависит от высоты стеллажа и нагрузки. Для систем высотой до 6 м стандартная практика - раскосы через каждые 4-6 секций. Точное расстояние определяется расчётом устойчивости, который выполняет производитель при проектировании.
Нужна ли анкеровка, если стеллажи не будут загружаться полностью?
Анкеровка обязательна вне зависимости от степени загрузки. Незагруженный стеллаж при боковом ударе погрузчиком (а это случается) ведёт себя иначе, чем загруженный. Анкеровка - требование безопасной эксплуатации, а не функция нагрузки.
Как часто нужно проверять состояние стеллажей?
Визуальный осмотр - еженедельно силами персонала склада. Инструментальная проверка с измерением деформаций - раз в год или после любого инцидента с ударом погрузчика. При обнаружении прогиба балки или деформации стойки секцию немедленно разгружают до замены повреждённых элементов.
Что делать, если при монтаже обнаружилось, что пол неровный?
Регулируемые опорные пятки компенсируют отклонение до 30-50 мм - точное значение зависит от модели. При больших отклонениях пол выравнивают наливной смесью до монтажа. Монтировать стеллаж на неровном полу без компенсации нельзя: перекос стойки снижает реальную несущую способность секции.
Источники
- ГОСТ Р 55525-2017 Складское оборудование. Стеллажи сборно-разборные. Общие технические условия - классификация стеллажных систем, требования к механическим свойствам конструктивных элементов.
- ГОСТ Р 57381-2017 Складское оборудование. Стеллажи полочные. Общие технические условия - нормативные требования к устойчивости конструкций и методам испытаний.
