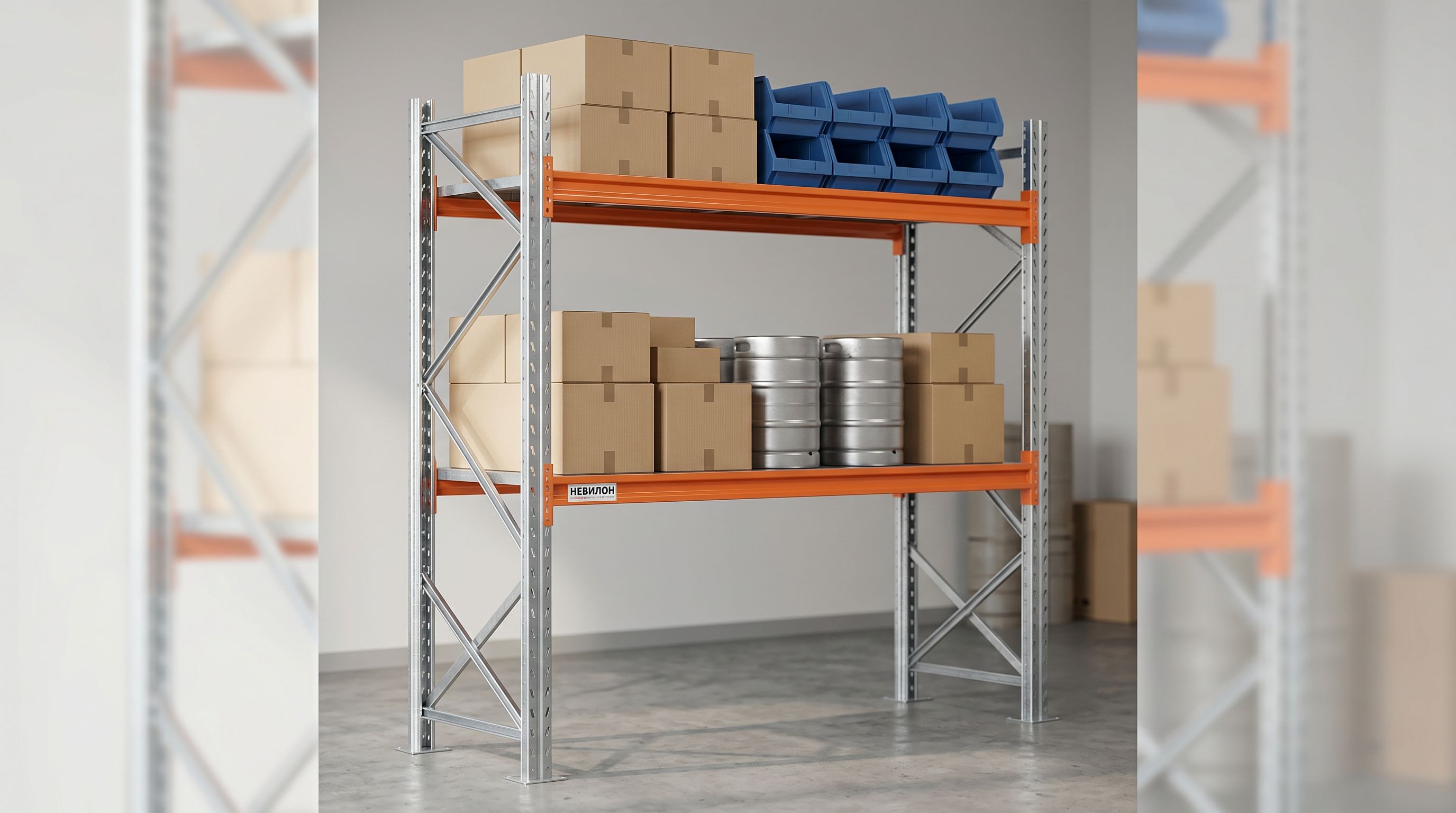

Безболтовой стеллаж собирается без единого гаечного ключа - балки фиксируются прямо в пазы стоек за счёт зацепов. Это не маркетинговый приём, а конструктивная особенность, которая сокращает время монтажа в 2-3 раза по сравнению с болтовыми системами. Но именно простота сборки провоцирует ошибки: кажется, что разобраться можно по ходу дела. Кажется, пока стеллаж не начинает «гулять» под нагрузкой.
Ниже - пошаговый разбор того, как правильно собрать металлический стеллаж без болтов, с типичными ошибками на каждом этапе.
Что нужно подготовить до начала сборки
Ошибка, которую делают в 7 из 10 случаев - начинают сборку прямо на месте установки, без подготовки площадки и проверки комплектации. Потом оказывается, что не хватает одной стойки или пол неровный, а стеллаж уже частично собран.
Минимальный чеклист перед сборкой:
- Проверить комплектность поставки по спецификации: стойки, балки, настилы, опорные пятки, диагональные раскосы
- Убедиться, что пол ровный - перепад более 5 мм под опорными пятками потребует подкладок
- Подготовить резиновый молоток (киянку) для посадки зацепов
- Освободить рабочую зону: для сборки секции шириной 2,7 м нужно не менее 3,5 м свободного пространства
- Прочитать паспорт изделия - у разных производителей схема зацепления балок может отличаться
Если стеллажи поставляются под анкеровку к полу - заранее уточните точки крепления и наличие химических или механических анкеров в комплекте.
Шаг 1: Сборка рамы
Первое, что собирается - рамы. Рама состоит из двух вертикальных стоек, соединённых горизонтальными стяжками и диагональными раскосами.
Порядок сборки рамы:
- 1. Положите обе стойки горизонтально на пол параллельно друг другу
- 2. Вставьте горизонтальную стяжку в пазы стоек - она должна войти без усилий
- 3. Закрепите диагональный раскос: он идёт от верхнего угла одной стойки к нижнему углу другой
- 4. Проверьте диагонали рамы рулеткой - обе должны быть равны (допуск ±2 мм)
- 5. Поднимите раму вертикально и установите опорные пятки
Диагональный раскос - не декоративный элемент. Он воспринимает боковые нагрузки и не даёт конструкции «сложиться» при неравномерном размещении груза. Без него ярусная нагрузка на стойку распределяется неправильно.
Шаг 2: Установка рам и первичное выравнивание
Установите первую раму на место и проверьте вертикаль по уровню, и по глубине, и по фронту. Если пол неровный, регулируйте опорные пятки.
Затем установите вторую раму. Расстояние между рамами по наружным граням стоек - это пролёт стеллажа, он определяет допустимую нагрузку на балку. Чем длиннее пролёт - тем больше прогиб балки при той же нагрузке. Не превышайте проектное расстояние между стойками.
Пока рамы не связаны балками, они неустойчивы. Не оставляйте их без временных подпорок.
Шаг 3: Установка балок на зацепы
Это ключевой этап для тех, кто хочет разобраться, как собрать стеллаж металлический на зацепах правильно.
Как это работает: на торцах каждой балки есть зацепы - металлические выступы, которые входят в отверстия (перфорацию) стойки сверху вниз. При нагрузке зацеп прижимается к стойке сильнее, что обеспечивает самостопорящийся эффект.
Порядок установки балки:
- 1. Возьмите балку горизонтально, зацепами к стойкам
- 2. Заведите зацепы в отверстия на одной стойке - балка должна «провалиться» вниз и зафиксироваться
- 3. То же самое на второй стойке
- 4. Проверьте: потяните балку вверх с усилием - она не должна выйти без намеренного «выбивания» снизу
- 5. Если балка болтается или зацепы не полностью вошли в пазы - выбейте киянкой сверху по торцу до щелчка
Устанавливайте сначала нижние балки, потом верхние. Высоту ярусов выбирайте с учётом габаритов груза плюс минимум 100 мм запаса для удобства укладки.
Шаг 4: Укладка настилов
После установки балок на яrus укладываются настилы - металлические листы или решётчатые панели.
Настил должен лежать на обеих балках без зазора по торцам. Если настил короче пролёта - он будет «гулять» и создавать ударную нагрузку при каждом движении груза. Если длиннее - не ляжет горизонтально.
Важно: настил не просто кладётся, а фиксируется специальными крюками или болтами к балкам, если это предусмотрено конструкцией. Проверьте по паспорту.
Шаг 5: Финальная проверка геометрии и анкеровка
Перед тем как нагружать стеллаж, проверьте три параметра:
- Вертикаль каждой стойки - отклонение не более 1 мм на 1 м высоты
- Горизонталь каждой балки - пузырёк уровня должен быть по центру
- Параллельность рам - измерьте расстояние между рамами в верхней и нижней точках, разница не должна превышать 5 мм
После проверки - анкеровка к полу. По требованиям ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные» стеллажи, эксплуатируемые в промышленных условиях, должны быть закреплены к несущим конструкциям здания. Для бетонных полов используются механические анкеры диаметром не менее 10 мм, для каждой стойки - минимум одна точка крепления.
Пропустить анкеровку - значит принять на себя риск опрокидывания при случайном боковом толчке или сейсмическом воздействии.
Типичные ошибки: почему стеллаж «ведёт» через 3-6 месяцев
На практике деформации безболтовых конструкций редко возникают сразу. Чаще проблема проявляется через несколько месяцев эксплуатации.
Самый частый сценарий: на склад площадью 800-1200 м² устанавливают стеллажи без анкеровки и без проверки диагоналей рам. Первые полгода всё нормально. Потом при работе погрузчика возникает боковой удар, и секция «складывается», потому что раскосы были установлены не в ту диагональ. Демонтаж, выравнивание и повторная сборка обходятся в 40-80 тыс. руб. плюс 2-3 дня простоя участка.
Ещё одна ошибка - превышение ярусной нагрузки. Зацепный стеллаж выглядит монолитно, и кладовщики нередко укладывают на ярус груз «на глазок». Прогиб балки в 10-15 мм уже сигнал того, что нагрузка превышена, но его замечают поздно.
Зачем собирать самому, если есть профессиональный монтаж?
Инструкция выше описывает стандартный процесс. Но реальные склады редко бывают стандартными: неровные полы, нестандартная высота помещения, колонны в нерасчётных местах, требования пожарной инспекции к проходам.
Большинство объектов - от небольших архивных комнат до складских комплексов на 5 000 м² - монтируются силами производителя.
Невилон выполняет монтаж безболтовых стеллажей под ключ: от замера и разработки схемы расстановки до анкеровки и сдачи объекта. Это избавляет от рисков ошибок геометрии и снимает ответственность за соответствие конструкции нормативам.
Если проект нестандартный - колонны, перепады высот, совмещение с мезонином - работает конструкторское бюро: готовят чертежи под конкретный объект, а не адаптируют каталожное решение «как получится».
Заявку на расчёт проекта можно оставить на сайте - коммерческое предложение готовится за 1-3 рабочих дня.
Частые вопросы
Можно ли собрать безболтовой стеллаж в одиночку?
Технически - возможно для малых секций высотой до 2 м. На практике рамы высотой 3 м и выше требуют двух человек: один удерживает конструкцию, второй устанавливает балки. Работать в одиночку с секциями выше 2,5 м небезопасно.
Как понять, что зацепы зафиксировались правильно?
Балка не должна подниматься вверх без инструмента. Потяните её с усилием 15-20 кг, если зацепы сели, балка останется на месте. Если она поднимается, зацепы не вошли полностью: выбейте их киянкой сверху до характерного щелчка.
Нужно ли анкерить стеллаж к полу при высоте до 2 метров?
По ГОСТ Р 55525-2017 анкеровка обязательна для конструкций, эксплуатируемых в промышленных и складских условиях, независимо от высоты. Для бытового использования требования мягче, но даже невысокий стеллаж с нагрузкой 200+ кг на ярус при боковом ударе может опрокинуться без крепления к полу.
Можно ли переставить балки на другую высоту после загрузки стеллажа?
Нет. Перед изменением высоты ярусов секцию нужно полностью разгрузить. Перестановка балки под нагрузкой - прямой риск обрушения: зацеп выйдет из паза резко, без контролируемого снятия нагрузки.
Сколько времени занимает сборка одной секции?
Одна стандартная секция (2 рамы, 4-5 ярусов) при наличии двух человек и правильно подготовленной площадки собирается за 25-40 минут. С анкеровкой и финальной проверкой геометрии - около часа.
Источники
- ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные. Общие технические условия»
