Хранение длинномерного металла на складе - одна из тех задач, где цена ошибки в проектировании выражается не в неудобстве, а в деформации груза, простое участка или травме. Трубы, уголок, швеллер, арматура, листовой прокат - всё это принципиально отличается от коробочного товара по геометрии, весу и требованиям к опорной конструкции.
Разберём, какие стеллажи подходят для металлопроката, как рассчитать нагрузки и что нужно предусмотреть ещё на стадии проекта.
Длинномер - не просто «тяжёлый товар»
Главная особенность металлопроката - соотношение длины и массы. Труба 6 метров весит иначе, чем 6 коробок по метру. Нагрузка распределяется вдоль всей опоры, а не точечно. Это меняет всё: тип стеллажа, шаг консолей, требования к настилу и анкеровке стоек.
Для хранения труб и металлопроката применяются три основных типа стеллажных систем - в зависимости от ассортимента, интенсивности выборки и площади склада. Выбор между ними определяет и удобство работы, и безопасность конструкции.
Консольные стеллажи vs полочные: что подходит для металлопроката

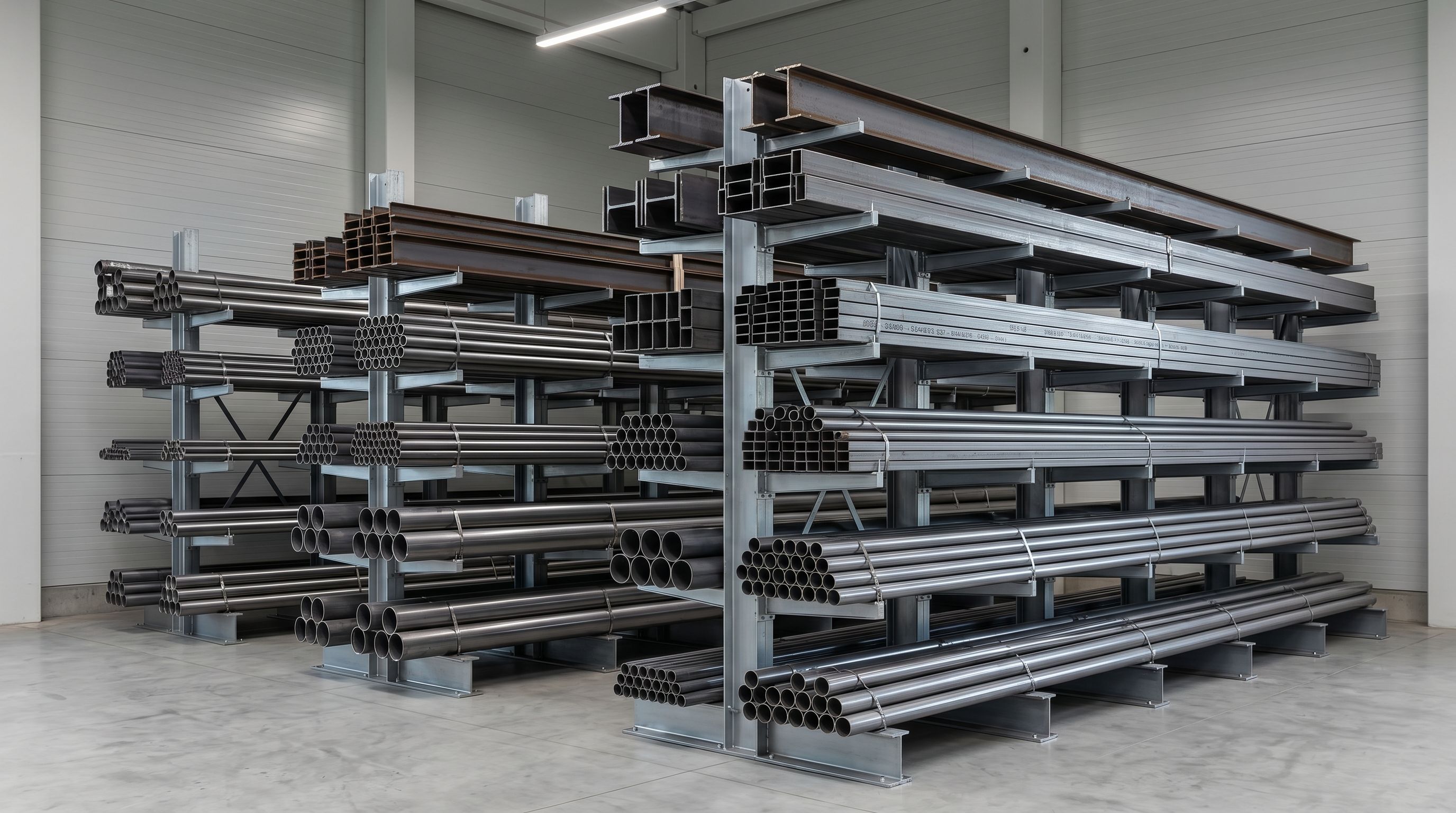

Консольный стеллаж - базовое решение для длинномерного проката. Вертикальные стойки с горизонтальными консолями без передней стойки дают свободный доступ к грузу по всей длине. Трубу или профиль можно уложить поперёк нескольких консолей, не разбирая конструкцию.
Консольные односторонние стеллажи устанавливают у стены - это экономит проезд и подходит для складов с ограниченной шириной пролёта. Двусторонние консольные стеллажи размещают в центре зала: загрузка и выборка с обеих сторон увеличивают оборачиваемость при том же занятом метраже.
Полочные стеллажи для металлопроката применяют реже - только для коротких заготовок, фитингов, муфт и другой «мелочи». Длинномер на полках провисает, а нагрузка на балку оказывается неравномерной.
Нагрузки: как не ошибиться в расчёте
Это самый критичный этап. Ошибка в расчёте нагрузки не проявляется сразу - стеллаж стоит, груз лежит. Через 6-18 месяцев начинается постепенный прогиб консолей, потом деформация стоек. Демонтаж и замена конструкции обходятся в 2-4 раза дороже правильного проектирования с нуля.
На что смотреть при расчёте:
- Нагрузка на ярус - суммарная масса металлопроката, укладываемого на один уровень консолей. Для стальных труб диаметром 100-200 мм это может быть несколько тонн на погонный метр.
- Шаг консолей - определяется длиной заготовок. Труба 6 м требует опор с шагом не более 1,5-2 м, иначе прогиб неизбежен.
- Распределённая нагрузка - в отличие от паллетного склада, металлопрокат создаёт равномерную нагрузку по всей длине консоли, а не сосредоточенную в одной точке.
- Анкеровка - для тяжёлых консольных систем крепление к плите обязательно. Без анкеровки стойка опрокидывается при боковой нагрузке, особенно при работе погрузчиком.
ГОСТ Р 55525-2017 задаёт требования к сборно-разборным стеллажам, включая методику расчёта нагрузок и обязательность паспортизации конструкции. Игнорировать это при оснащении промышленного склада нельзя.
Пример организации склада длинномерных грузов
Типовой сценарий: металлобаза или производственный склад, площадь 800-1200 м², ассортимент - трубы круглые и профильные, уголок, швеллер, полоса, длина заготовок 3-12 м.
Схема зонирования выглядит так:
- 1. Зона хранения длинномера - двусторонние консольные стеллажи в центре зала, проезды между рядами для погрузчика или кран-балки.
- 2. Зона коротких заготовок и фитингов - полочные или ячеистые стеллажи вдоль стен.
- 3. Зона отгрузки - свободная площадка перед воротами, без стеллажей, с напольной разметкой.
- 4. Инструментальная зона - шкафы и верстаки для персонала, если склад совмещён с участком нарезки.
Такое разделение снижает пробег техники и исключает смешивание потоков «длинный прокат» и «мелкоштучный товар».
На практике встречается типичная ошибка: под длинномер ставят обычные полочные стеллажи с настилом, рассчитанные на 500-800 кг на ярус. При укладке 6-метровых труб нагрузка превышает паспортную в 3-4 раза уже в первые недели. Балки прогибаются, настил деформируется, и склад встаёт на незапланированный ремонт на 4-7 рабочих дней.
Материал и покрытие: когда оцинковка, а когда порошок
Для склада металлопроката это не эстетический вопрос.
Если склад неотапливаемый или работает в условиях повышенной влажности (открытые площадки, склады у воды, производства с мойкой полов), горячая оцинковка стоек и консолей продлевает срок службы конструкции без дополнительного обслуживания. Порошковое покрытие в таких условиях начинает шелушиться через 2-3 года при механических повреждениях.
Для отапливаемых закрытых складов с нормальным влажностным режимом порошковое покрытие полностью справляется с задачей и обходится дешевле.
Холоднокатаная сталь без покрытия - только для временных конструкций или помещений с контролируемым климатом.
Что влияет на итоговую стоимость проекта
Цена оснащения склада металлопроката зависит от нескольких факторов сразу:
- Тип стеллажей (консольные дороже полочных при одинаковой нагрузке).
- Высота конструкции - чем выше стойка, тем больше требований к жёсткости и анкеровке.
- Нагрузка на ярус - более тяжёлый прокат требует усиленных консолей и стоек с увеличенным сечением.
- Покрытие металла (горячая оцинковка добавляет к стоимости секции).
- Монтаж с анкеровкой в бетонную плиту - отдельная статья, но экономить на ней не стоит.
Ориентировочно: комплектация консольного стеллажного ряда длиной 10-12 м для труб массой до 2 т на ярус с монтажом обходится в диапазоне 150 000 - 350 000 руб. в зависимости от высоты и нагрузки. Точные цифры - только после замера и расчёта под конкретное помещение.
Невилон: склад металлопроката под ключ
Невилон проектирует и оснащает склады длинномерного металла с 2009 года. Работаем напрямую - без посредников и перепродажи каталожных решений. Конструкторское бюро разрабатывает чертежи под конкретный объект: габариты помещения, нагрузки, режим работы техники.
В стоимость проекта входит:
- Выезд инженера, обмеры, расчёт нагрузок.
- Разработка схемы расстановки стеллажей.
- Изготовление на собственном производстве в России.
- Доставка и монтаж с анкеровкой.
- Гарантия на конструкцию - 5 лет.
КП готовим за 1-3 рабочих дня после уточнения параметров.
Частые вопросы
Можно ли хранить трубы на обычных паллетных стеллажах?
Технически - да, если трубы короткие (до 1,2 м) и укладываются на паллеты. Для длинномера от 3 м паллетный стеллаж не подходит: балки рассчитаны на сосредоточенную нагрузку от паллеты, а не на распределённую от металлопроката вдоль всего пролёта. Прогиб балок неизбежен.
Нужна ли анкеровка консольных стеллажей к полу?
Для консольных систем под тяжёлый металлопрокат - обязательно. Консольный стеллаж с нагруженными ярусами имеет высокий центр тяжести и опрокидывается при боковом воздействии. Анкеровка в бетонную плиту - это не рекомендация, а требование безопасности.
Как выбрать шаг консолей под конкретный прокат?
Шаг определяется длиной заготовок и допустимым прогибом. Для труб длиной 6 м обычно достаточно трёх точек опоры - шаг консолей около 2 м. Для более тяжёлого или гибкого проката шаг уменьшают. Точный расчёт делает инженер-конструктор с учётом массы погонного метра и марки стали.
Какое покрытие выбрать для склада без отопления?
Горячая оцинковка. Она устойчива к конденсату и перепадам температуры без дополнительного ухода. Порошковое покрытие в неотапливаемых помещениях требует регулярного осмотра и подкраски в местах механических повреждений.
Сколько времени занимает монтаж консольных стеллажей?
Зависит от объёма. Стандартный склад на 200-400 погонных метров консольных рядов монтируется за 3-7 рабочих дней бригадой из 3-4 человек. Срок уточняется после согласования проекта.
Источники
- ГОСТ Р 55525-2017 Складское оборудование. Стеллажи сборно-разборные. Общие технические условия, 2017 - требования к расчёту нагрузок, паспортизации и монтажу стеллажных конструкций.
- ГОСТ Р 57381-2017 Складское оборудование. Стеллажи полочные. Общие технические условия, 2017 - классификация полочных стеллажей и ограничения по нагрузке на ярус.
