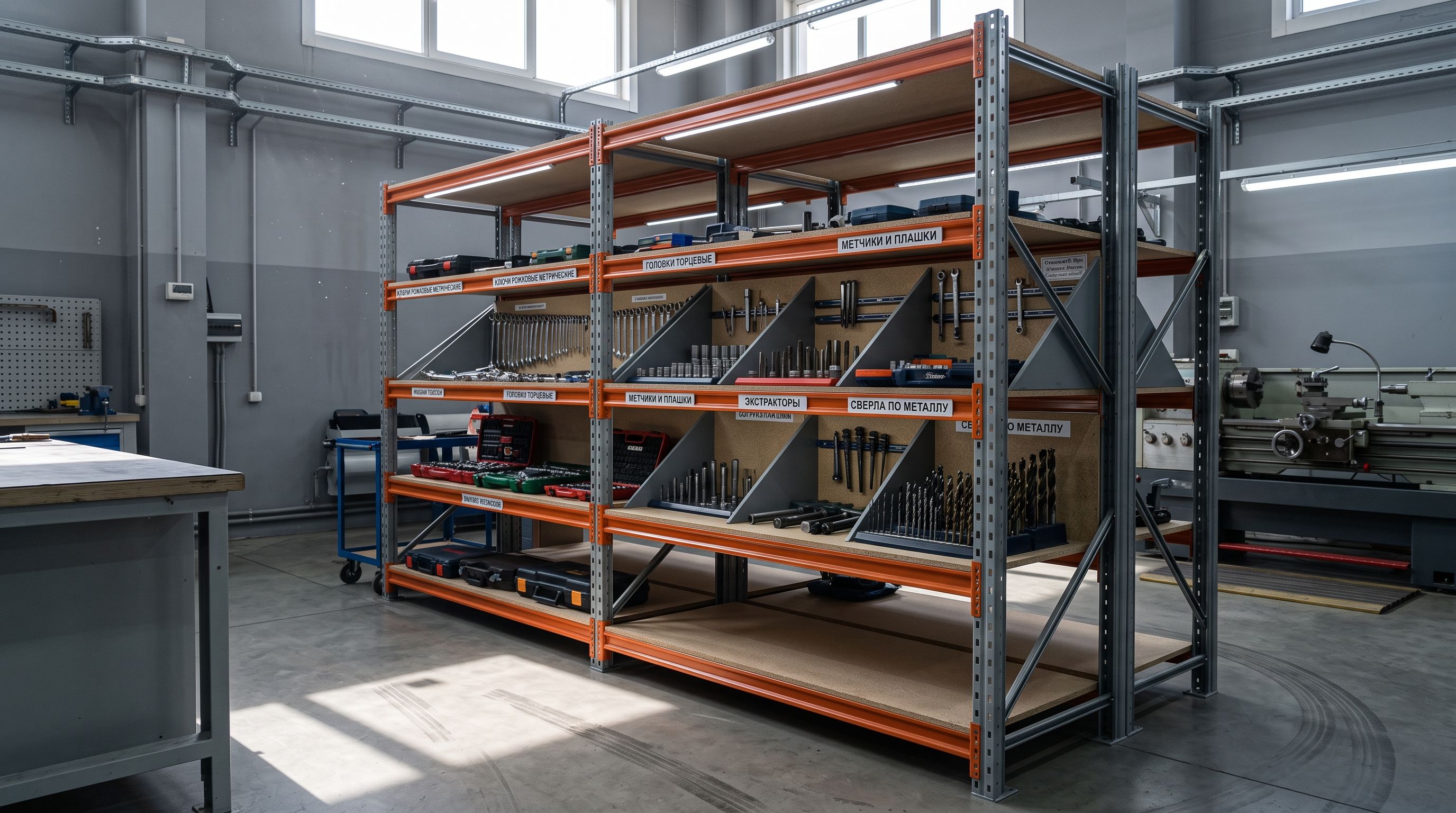

Механический цех или ремонтно-механический участок без нормального хранения инструмента - это потери. Не абстрактные, а вполне измеримые: рабочий тратит от 15 до 40 минут смены на поиск нужного метчика, съёмника или комплекта вставок. На участке с 10-15 станочниками это несколько часов производительного времени в сутки.
Инструментальные стеллажи решают именно эту задачу - не «хранить инструмент», а сделать его доступным в нужный момент без лишних движений. Разница принципиальная.
Где применяются инструментальные стеллажи: четыре типичных контекста
Механический цех серийного производства
Здесь стеллаж работает как «точка выдачи» режущего инструмента, оснастки и мерительного инструмента. Типичная нагрузка - большой ассортимент при относительно небольшом штучном объёме каждой позиции.
Ключевая задача: обеспечить доступ к инструменту в радиусе 5-10 метров от рабочего места. Если рабочий идёт на склад каждый раз, когда нужна сменная пластина или метчик М10, это потери по системе 5S - «лишнее движение» и «ожидание».
Обычная конфигурация для такого цеха - стеллаж с регулируемыми полками, разбитый на зоны: режущий инструмент, мерительный инструмент, оснастка и приспособления. Глубина полок под небольшие укладки и кейсы, высота яруса - под размер хранимого. Стойки крепятся к полу через опорные пятки с анкеровкой, если цех с вибрационными нагрузками от соседнего оборудования.
Ремонтно-механический цех (РМЦ)
РМЦ отличается от серийного производства непредсказуемым ассортиментом. Здесь хранят слесарный инструмент, запасные части, крепёж, расходники для ремонтов. Номенклатура шире, оборачиваемость ниже.
Для РМЦ важна гибкость конфигурации: сегодня на полке лежат подшипники, через месяц там же нужно разместить прокладки и уплотнения. Сборно-разборная конструкция с возможностью изменить шаг полок без инструмента - практически обязательное требование.
Отдельная задача РМЦ - хранение тяжёлого инструмента: съёмников, домкратов, прессовых оправок. Здесь критична ярусная нагрузка, а не только общая вместимость. Полки под тяжёлые позиции должны выдерживать сосредоточенную нагрузку без прогиба балки.
Инструментально-раздаточная кладовая (ИРК)
ИРК - это организованная точка учёта и выдачи инструмента между сменами. Здесь стеллаж работает не как «шкаф», а как система хранения с логикой маршрута доступа.
Принципиальное требование: визуальный контроль наличия. Кладовщик должен с одного взгляда видеть, что на месте, а что выдано. Это диктует открытые полки без дверей, чёткое зонирование по номенклатурным группам и фиксированные места хранения - основа системы 5S.
Для ИРК часто выбирают стеллажи с горизонтальной балкой-ограничителем или съёмными разделителями, чтобы каждая позиция занимала строго своё место. Пустое место сразу видно - нет инструмента, значит он у кого-то на руках.
Производственные участки с мелкосерийным выпуском
На мелкосерийных участках инструмент часто привязан к конкретному заказу или изделию. Здесь стеллажи используют по принципу «комплект на заказ»: отдельная полка или зона под каждый текущий заказ с нужной оснасткой и инструментом.
Такой подход снижает пересортицу и ошибки при переналадке. Рабочий берёт инструмент из «своей» зоны, не перебирая общий запас.
Маршруты доступа: как расположить стеллаж, чтобы он работал
Неправильное размещение сводит на нет удобство любой конструкции. Несколько практических правил.
Стеллаж должен стоять в точке, откуда его видно с рабочего места. Если рабочий не может оценить наличие нужного инструмента, не вставая - расположение неоптимальное.
Проход перед стеллажом - не менее 800-1000 мм для одного человека, не менее 1200 мм если двое могут работать у него одновременно. При использовании тележки-инструменталки для транспортировки комплектов - ширина прохода от 1200 мм.
Стеллажи в ряд располагают так, чтобы открытая сторона выходила в рабочую зону, а не в стену или к другому оборудованию. Кажется очевидным, но в реальных цехах встречается обратное - стеллаж стоит торцом к проходу, и чтобы взять инструмент с крайней полки, нужно заходить за него.
Если цех работает в несколько смен, расположение стеллажа должно исключать пересечение потоков: приходящая смена не должна мешать уходящей при возврате инструмента.
Интеграция с системой 5S и Кайдзен: что меняется на практике
5S - это не плакаты на стене. Применительно к инструментальным стеллажам это конкретные технические решения.
Сортировка (Seiri): из хранения убирают всё лишнее. На стеллаже только то, что реально используется на данном участке. Это сразу высвобождает 20-40% объёма в запущенных цехах.
Систематизация (Seiton): каждой позиции - своё место. Разметка полок, маркировка зон, контурные вставки под конкретный инструмент. Рабочий берёт не «где нашёл», а с фиксированного места, и туда же возвращает.
Уборка (Seiso): металлические стеллажи с порошковым покрытием легко протираются и не накапливают масляную пыль так, как деревянные полки. Открытая конструкция без задней стенки упрощает доступ при уборке.
Стандартизация (Seiketsu): фотографии правильного состояния полок, стандарты укладки. Стеллаж с чёткой геометрией и постоянной конфигурацией поддерживает стандарт лучше, чем «шкаф со всем подряд».
Совершенствование (Shitsuke): регулярный аудит наличия инструмента. Открытые полки делают аудит быстрым - обход занимает минуты, а не разбор закрытых ящиков.
На производствах, которые внедряют Кайдзен, инструментальные стеллажи часто переходят в зону ответственности конкретного оператора или бригады. Это меняет отношение к порядку: не «кладовщик должен следить», а «это моё рабочее место».
Типовые конфигурации: три реальных сценария
1. Стеллаж у станка (локальное хранение)
Небольшой стеллаж на 3-4 полки, расположенный непосредственно у токарного или фрезерного станка. Хранит инструмент текущего оператора: резцы, патроны, мерительный инструмент, сменные пластины. Полки регулируются под конкретный ассортимент. Анкеруется к полу или крепится к стене, если пол занят.
Такой стеллаж - личный инструмент рабочего. Ответственность за порядок персональная, что само по себе дисциплинирует.
2. Зональный стеллаж участка (групповое хранение)
Стеллажный блок на 6-10 секций, обслуживающий группу станков или бригаду. Разбит на зоны по типу инструмента: режущий, мерительный, оснастка, расходники. Располагается в центре участка или у его границы.
Требует чёткой системы маркировки и, желательно, журнала выдачи или хотя бы магнитной карточки-маркера «инструмент у такого-то». Без учёта при групповом хранении инструмент начинает «гулять» по цеху.
3. Стеллажная система ИРК (централизованное хранение)
Несколько рядов стеллажей в выделенном помещении или огороженной зоне. Кладовщик или инструментальщик ведёт учёт выдачи. Стеллажи разбиты по номенклатурным группам с чёткой адресацией: секция - полка - позиция.
Для централизованного хранения важна возможность наращивать систему: добавлять секции без переделки всей конструкции. Сборно-разборная система с унифицированными стойками и балками позволяет расширить ИРК без замены существующих стеллажей.
Посмотреть готовые конфигурации и подобрать подходящую под размеры вашего участка можно в каталоге стеллажей инструментальных на сайте Невилона.
Когда инструментальный стеллаж не подходит
Честный ответ: не в каждом случае открытый стеллаж - правильный выбор.
Если инструмент дорогостоящий и требует контроля доступа - нужен инструментальный шкаф с замком, а не открытые полки. Фреза за 80 000 рублей на открытой полке в общем цехе - риск потери или повреждения.
Если инструмент требует специальных условий хранения - влажность, температура, защита от ударов - открытый стеллаж не обеспечит нужных условий. Прецизионный мерительный инструмент хранят в закрытых кейсах и шкафах, а не на открытых полках.
Если помещение очень пыльное или с активным использованием СОЖ - открытые полки будут постоянно загрязняться. В таких условиях лучше закрытые шкафы с уплотнителями.
Наконец, если номенклатура хранения очень мала - 10-15 позиций - достаточно инструментального шкафа или подкатной тумбы у рабочего места. Стеллаж окупается при ассортименте от 50-100 позиций.
Как выбрать конфигурацию под свой участок
Несколько параметров, которые определяют конфигурацию:
- Количество позиций номенклатуры - определяет общий объём хранения и количество секций.
- Максимальный вес единицы хранения - определяет требования к ярусной нагрузке и толщине полок.
- Режим доступа - один человек или несколько, кладовщик или самообслуживание.
- Площадь и планировка помещения - определяет расстановку: вдоль стены, островом, П-образно.
- Требования к учёту - нужна ли маркировка мест, разделители, адресная система.
Правильный порядок действий: сначала составить перечень хранимого с примерными габаритами и весом, потом подбирать конфигурацию стеллажа. Обратный порядок - «купим стеллаж, а потом разберёмся» - в 8 из 10 случаев приводит к тому, что часть инструмента всё равно оказывается на полу или на верстаке.
Если участок нестандартный по размерам или задача комплексная - конструкторское бюро Невилона разрабатывает проект под конкретные условия: с учётом планировки, номенклатуры и требований к маршрутам доступа.
Частые вопросы
Нужно ли анкеровать инструментальный стеллаж к полу?
Зависит от высоты конструкции и условий эксплуатации. Стеллажи высотой до 1800-2000 мм при умеренной нагрузке могут стоять без анкеровки, если пол ровный и нет вибраций. Высокие стеллажи, стеллажи в зонах с вибрационным оборудованием и любые конструкции в проходных зонах - анкеруются обязательно. ГОСТ Р 55525-2017 устанавливает требования к креплению сборно-разборных стеллажей.
Как совместить стеллаж с системой 5S без больших затрат?
Начать с разметки полок цветной лентой и маркировки зон - это делается за один день и не требует переделки конструкции. Следующий шаг - теневые доски или контурные вставки для наиболее часто используемого инструмента. Полная реализация 5S на стеллаже занимает 2-4 недели с учётом сортировки и стандартизации.
Какой материал полок лучше для цеховых условий?
Для цеха предпочтительны стальные полки с порошковым покрытием: они выдерживают механические удары, не впитывают масло и легко моются. Оцинкованные полки выбирают там, где есть влага или агрессивная среда. Деревянные полки в производственных условиях не рекомендуются - разбухают, впитывают СОЖ и масла, сложнее поддерживать санитарное состояние.
Можно ли нарастить стеллажную систему через год после покупки?
Да, если изначально выбрана сборно-разборная система с унифицированными стойками. Добавить секцию к существующему ряду можно без замены стоек - достаточно докупить балки и полки той же серии. Поэтому при первоначальном заказе стоит уточнить у производителя, будут ли эти комплектующие доступны в будущем.
Источники
- ГОСТ Р 55525-2017 Складское оборудование. Стеллажи сборно-разборные. Общие технические условия, 2017 - требования к конструкции, нагрузкам и анкеровке сборно-разборных стеллажей.
