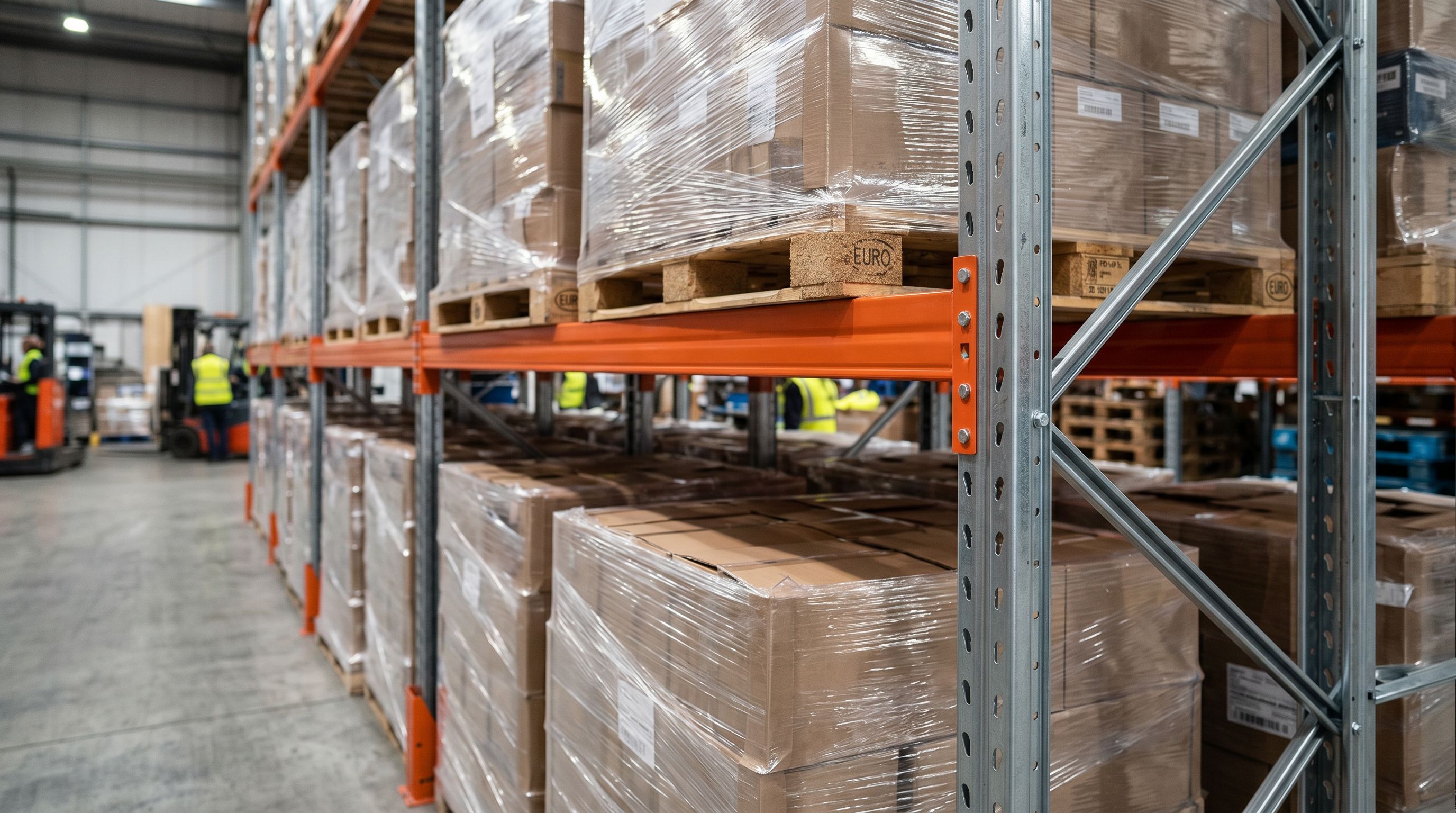

Когда склад работает в режиме нон-стоп, каждая лишняя минута на поиск поддона или перестановку техники - прямой убыток. Фронтальные стеллажи решают именно эту задачу: каждый поддон стоит отдельно, доступ к любому ярусу открыт с прохода без перемещения соседних паллет.
Ниже - практический разбор того, как считать глубину полок, высоту ярусов и шаг балок под реальные условия склада, а не под усреднённый каталог.
Почему «открытый доступ» - не маркетинг, а технический параметр
Фронтальная система - это стеллаж, где каждое паллетоместо доступно с фронта без перемещения соседних грузов. Это конкретная экономия времени при комплектации заказов и инвентаризации.
На складах с ассортиментом от 300 SKU и выше закрытая набивная система («глубинный» стеллаж) даёт экономию площади до 30-40%, но убивает скорость отбора: чтобы достать поддон из глубины, нужно убрать 2-3 передних. На смешанном ассортименте это нерабочая схема.
Фронтальный стеллаж выбирают, когда:
- ассортимент разнородный, каждый артикул нужен в любой момент
- используется адресное хранение и WMS
- склад работает по системе FIFO (первый пришёл - первый ушёл)
- инвентаризация проводится без остановки работы склада
Набивные или гравитационные системы уместны при монопродукте с высокой оборачиваемостью - например, одна позиция занимает весь блок из 6-10 паллет в глубину.
Расчёт глубины полки: под поддон, а не «по умолчанию»
Стандартный европоддон - 800 x 1200 мм, финский - 1000 x 1200 мм. Но глубина яруса не равна глубине поддона.
Правило расчёта простое: к длине поддона добавляют зазор для вилочного захвата и погрешность позиционирования. Для EUR-поддона (1200 мм по глубине) рабочая глубина яруса обычно составляет 1100 мм - поддон заходит с вылетом вперёд, что снижает риск падения. Для 1000-мм поддона глубину берут 900-950 мм.
Ошибка, которую допускают при проектировании: берут глубину «по каталогу» без учёта реального поддона. Если на складе используются нестандартные паллеты 1200 x 1200 или деревянные щиты 1000 x 1400, стандартная полка не подойдёт - груз будет свисать или не заходить в ячейку. Перепроектирование после монтажа обходится в 1,5-2 раза дороже первоначального расчёта.
Для смешанного парка поддонов на одном складе имеет смысл проектировать ярусы под максимальный размер, а для лёгких артикулов добавлять настил - так получается гибридная система.
Высота ярусов vs высота помещения: где теряют полезный объём
Расчёт высоты стеллажной системы начинается не с желаемого числа ярусов, а с ограничений помещения.
Три параметра, которые определяют максимальную высоту конструкции:
- высота потолка - от чистого пола до нижней точки перекрытия или балки
- высота подъёма вилочного погрузчика - с учётом груза на вилах, не «паспортная максимальная»
- противопожарный зазор - по нормам пожарной безопасности расстояние от верхнего яруса до спринклерной головки должно быть не менее 0,5 м (СП 5.13130.2009 регламентирует этот зазор для автоматических установок пожаротушения)
Проектировщик считает от потолка и «упаковывает» максимум ярусов, не проверяя реальную высоту подъёма конкретного погрузчика с поддоном. Если погрузчик поднимает груз до 5,5 м, а верхний ярус начинается на высоте 5,2 м, работа станет невозможной - вилы упрутся в балку.
Шаг балок при этом рассчитывается от высоты груза, а не произвольно. Формула: высота груза + 100-150 мм зазора для вил = шаг между ярусами. При высоте паллеты с грузом 1800 мм рабочий шаг составит 1950-2000 мм.
Нагрузка на балку: что скрывается за цифрой «ярусная нагрузка»
На фронтальные стеллажи производители обычно указывают допустимую ярусную нагрузку в килограммах - например, 2000 кг или 3500 кг на пару балок.
Здесь важно понимать два момента.
Первый: ярусная нагрузка - это суммарная нагрузка на пролёт, распределённая по двум балкам. Если поддон стоит по центру пролёта, нагрузка на каждую балку не равна половине: из-за прогиба балки нагрузка распределяется неравномерно. Для пролётов свыше 2700 мм прогиб балки становится критичным параметром - его считают отдельно.
Второй: вес поддона с грузом нужно знать фактически, а не «ориентировочно». Паллет с металлоизделиями весит 800-1200 кг, паллет с бумагой - 400-600 кг, паллет с электроникой - 150-400 кг. Ошибка в 30% по нагрузке на каждый ярус через 1,5-2 года эксплуатации выражается в остаточном прогибе балок. Замена балок на складе в рабочем режиме - это демонтаж, разгрузка, простой секции от 3 до 7 дней.
ГОСТ Р 55525-2017 устанавливает требования к сборно-разборным складским стеллажам, в том числе к методике проверки несущей способности и маркировке допустимых нагрузок. Нагрузку указывают на бирке каждой секции - требуйте её наличия при приёмке.
Анкеровка и устойчивость: когда стеллаж без крепления к полу становится риском
Фронтальные стеллажи высотой от 3 м требуют анкеровки к полу - это не опция, а требование устойчивости. Без крепления к плите конструкция при ударе погрузчика в стойку может сместиться.
Опорные пятки стоек рассчитываются под нагрузку секции. Для тяжёлых систем (нагрузка на стойку от 10 т и выше) используют расширенные пятки или закладные элементы в полу. Анкерный болт - не унифицированный элемент: его диаметр и глубина заделки зависят от марки бетона пола и нагрузки на стойку.
Раскосы между стойками - обязательный элемент, который обеспечивает жёсткость рамы в поперечном направлении. Экономия на раскосах ради «прозрачности» прохода - типичная ошибка при самостоятельном подборе стеллажей. На практике это снижает допустимую нагрузку на секцию на 15-25%.
Инвентаризация и скорость комплектации: что реально даёт открытый доступ
На складе с фронтальной системой каждое паллетоместо имеет адрес: ряд - секция - ярус. Сканер считывает этикетку без движения техники. При инвентаризации оператор проходит по проходу и сверяет факт с системой без выгрузки поддонов.
Сравните с набивным стеллажом: чтобы проверить, что стоит в глубине, нужно выгрузить 2-3 поддона. На складе с 500 паллетоместами это разница в 1-2 дня работы при плановой инвентаризации.
Комплектация заказов ускоряется за счёт прямого доступа к любому SKU. Для складов с большим числом артикулов и частыми сборными заказами это напрямую влияет на количество отгрузок в смену.
Частые вопросы
Можно ли использовать фронтальные стеллажи в холодильном складе?
Да, но с оговорками. Металлические конструкции в условиях минусовых температур требуют специального порошкового покрытия или горячей оцинковки - стандартное покрытие при резких перепадах температур трескается. Дополнительно нужно учитывать, что болтовые соединения при низких температурах требуют периодической протяжки.
Какой минимальный пролёт прохода нужен для работы погрузчика?
Зависит от типа техники. Для электрического ричтрака с боковым захватом достаточно прохода 1,5-1,8 м. Для фронтального вилочного погрузчика нужен проход 2,7-3,5 м в зависимости от длины вил и радиуса поворота. Этот параметр критично проверять до проектирования стеллажной системы - изменить ширину прохода после монтажа невозможно без полного демонтажа ряда.
Нужно ли согласовывать монтаж стеллажей с надзорными органами?
Стеллажи высотой до 6 м на складах общего назначения, как правило, не требуют отдельного разрешения на строительство. Но если конструкция является частью производственного здания или влияет на нагрузку на перекрытие, может потребоваться согласование с проектной организацией, выдавшей заключение на здание. Конкретные требования зависят от назначения объекта и региона.
Как часто нужно проверять состояние стеллажей?
По отраслевой практике - плановый осмотр раз в квартал с фиксацией в журнале. После каждого столкновения погрузчика со стойкой - внеплановый осмотр. Деформированная стойка или балка подлежит замене, а не «выправлению» - восстановленный элемент теряет расчётную несущую способность.
Что выгоднее: купить готовую секцию или заказать под размеры склада?
Готовые секции дешевле на 15-25%, но подходят только при стандартных условиях: потолок 6-8 м, стандартный EUR-поддон, ровный пол. При нестандартной высоте потолка, колоннах в нетипичных местах или смешанном парке поддонов - только проектирование под объект. Экономия на готовом решении в нестандартных условиях оборачивается переделкой через 3-6 месяцев.
Источники
- ГОСТ Р 55525-2017 Складское оборудование. Стеллажи сборно-разборные, 2017 - требования к несущей способности, маркировке допустимых нагрузок и методике испытаний складских стеллажей.
- СП 5.13130.2009 Системы противопожарной защиты, 2009 - нормы зазора между верхним ярусом хранения и спринклерными головками автоматических установок пожаротушения.
