Статическое электричество на производственном участке - не абстрактная угроза. Разряд в несколько сотен вольт, невидимый и неощутимый для человека, выводит из строя чувствительные компоненты: микросхемы, транзисторы, датчики. Потери обнаруживаются не сразу - бракованная деталь может пройти входной контроль и отказать уже у заказчика. на участках с ESD-чувствительными изделиями хранение организуют отдельно от обычного складского оборудования.

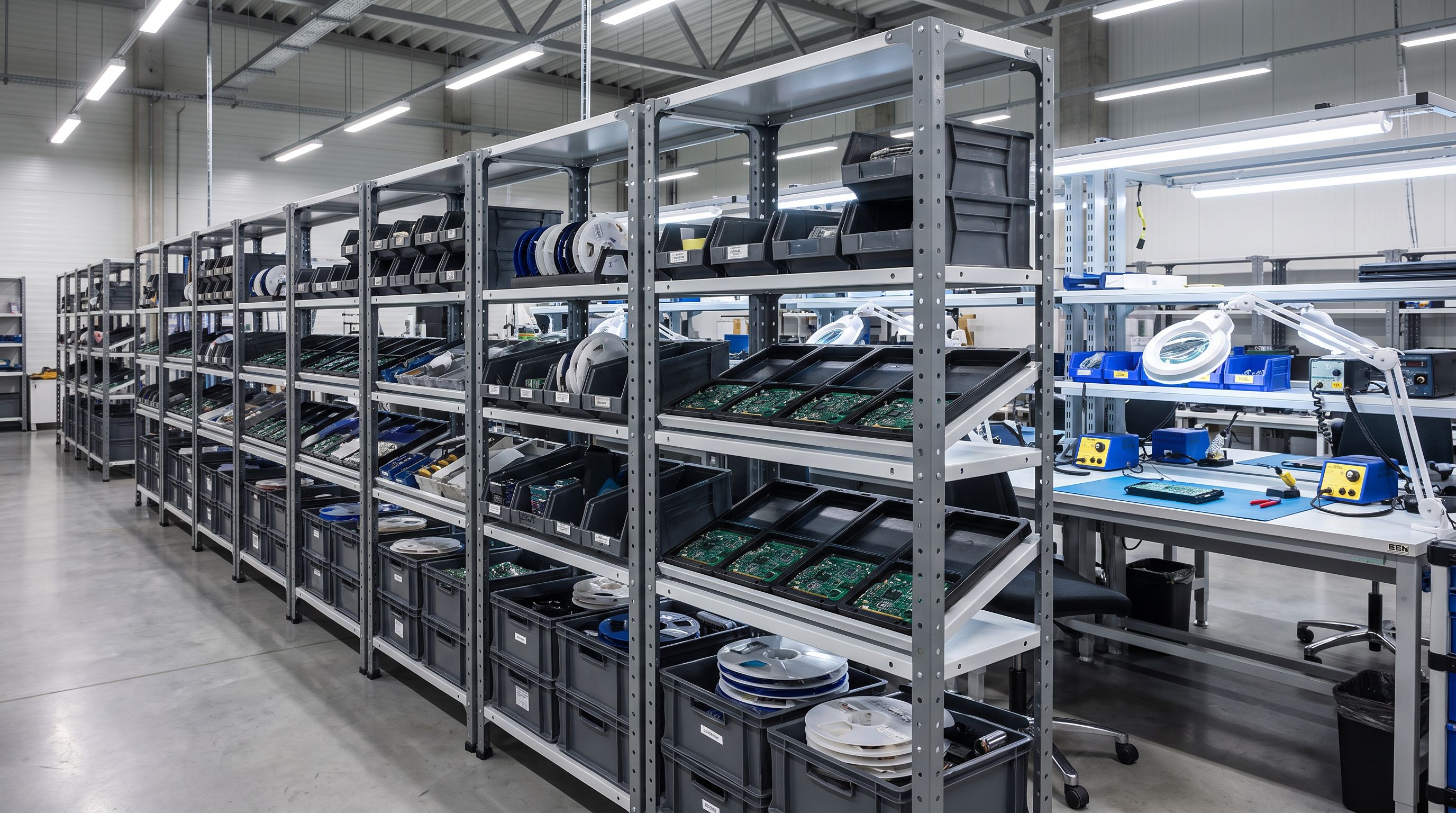

Антистатические стеллажи ESD - это металлические стеллажи с покрытием или конструкцией, которая исключает накопление и разряд статического электричества через компоненты. Ниже - разбор того, по каким параметрам их выбирают и на что обратить внимание перед заказом.
Где применяются ESD-стеллажи и почему обычный стеллаж не подходит
ESD-стеллажи используют на участках, где хранятся или собираются электронные компоненты, платы, модули и другие изделия, чувствительные к электростатическому разряду.
Типичные зоны применения:
- участки поверхностного монтажа (SMT) и ручной пайки
- склады комплектующих на электромонтажных производствах
- зоны входного контроля электронных компонентов
- участки сборки приборов, блоков питания, контроллеров
- ремонтные зоны и испытательные стенды
Обычный металлический стеллаж с порошковым покрытием накапливает заряд при контакте с упаковкой, лотками или руками оператора. При прикосновении к полке или детали происходит разряд. Антистатическое покрытие или токопроводящая поверхность отводят заряд без скачка напряжения - это принципиальное отличие.
Если на участке уже используют ESD-браслеты, антистатические коврики и специальную упаковку, но при этом хранят компоненты на обычных полках - защита цепочки прервана именно в точке хранения.
Как устроен антистатический стеллаж: что формирует ESD-защиту
Антистатические свойства стеллажа определяются покрытием полок и стоек. В модели СТ-012 ESD применяется порошковая антистатическая краска - она одновременно выполняет две функции: защищает металл от коррозии и предотвращает накопление статического заряда на поверхности.
Конструктивно стеллаж сборно-разборный: стойки и полки соединяются винтовым креплением. Это позволяет изменять конфигурацию под конкретный участок без сварки и специального инструмента.
Ключевые конструктивные параметры модели СТ-012 ESD:
- Высота - 2000 мм
- Ширина - 1000 мм
- Глубина - 500 мм
- Количество полок - 8 штук
- Нагрузка на ярус - до 200 кг
- Шаг регулировки высоты яруса - 50 мм
- Тип покрытия - порошковая антистатическая краска
- Цвет - светло-серый RAL 7035
- Крепление - винтовое
- Производитель - ДиКом
Регулировка полок с шагом 50 мм - практически важная деталь. На одном стеллаже можно разместить и высокие коробки с компонентами, и плоские лотки с платами, не теряя полезной высоты яруса.
Чем отличается антистатическое покрытие от стандартного порошкового
Обычная порошковая краска - диэлектрик. Она не проводит ток и не отводит заряд, а накапливает его на поверхности. Антистатическое покрытие содержит специальные добавки, которые придают поверхности рассеивающие или токопроводящие свойства.
На практике это означает, что при контакте оператора или компонента с полкой заряд не концентрируется и не формирует скачок напряжения. Поверхность работает как часть общей ESD-защиты участка.
Визуально антистатическое покрытие от стандартного не отличить - это нужно уточнять у производителя и проверять по маркировке модели.
Как выбрать антистатический стеллаж: на что смотреть перед заказом
Выбор сводится к четырём группам параметров.
1. Нагрузочный режим
Оцените, что именно будет храниться и какой вес приходится на один ярус. Если на полке планируется размещать тяжёлые блоки, трансформаторы или упаковки с компонентами весом свыше 50-70 кг на ярус - уточните нагрузочные характеристики конкретной модели. Для СТ-012 ESD допустимая нагрузка на ярус составляет 200 кг - это позволяет хранить даже крупные сборочные единицы.
2. Габариты и шаг регулировки
Глубина полки 500 мм подходит для большинства стандартных лотков и контейнеров, используемых на электромонтажных производствах. Ширина 1000 мм позволяет разместить два ряда лотков или несколько плоских контейнеров по фронту.
Шаг регулировки 50 мм - достаточно для адаптации под разные форматы упаковки. Если у вас нестандартная высота тары, проверьте, что нужные позиции полок кратны этому шагу.
3. Комплектация и аксессуары
Стеллаж поставляется с базовым набором полок. Для конкретных задач может потребоваться:
- дополнительные полки ESD (доступны как отдельная позиция)
- ограничители, чтобы компоненты не смещались при вибрации
- ребра жесткости на полку при высоких нагрузках
- регулировочные ножки для выравнивания на неровном полу
- пластиковые ящики для мелких компонентов
Все эти позиции доступны как отдельные аксессуары к серии СТ-012.
4. Количество стеллажей и планировка участка
Один стеллаж высотой 2000 мм с восемью полками занимает площадь 1000 x 500 мм по основанию. Перед заказом нескольких единиц проверьте:
- ширину проходов между стеллажами (для работы оператора нужно минимум 800-900 мм)
- способ крепления к полу или стене, если участок требует анкеровки
- возможность выстраивания стеллажей в ряд с общей задней стенкой или без неё
Когда ESD-стеллаж не подойдёт
Антистатический стеллаж решает задачу защиты компонентов от статики при хранении. Но есть ситуации, когда этого недостаточно или нужно другое решение:
- если требуется хранение в контролируемой влажности или температуре - нужен специализированный шкаф-сейф, а не открытый стеллаж
- если компоненты хранятся в металлизированных пакетах и не извлекаются на участке - достаточно обычного стеллажа с ESD-упаковкой
- если на участке работают с компонентами, требующими защиты от пыли - открытая конструкция стеллажа не даст нужного уровня изоляции
В этих случаях лучше уточнить задачу перед выбором оборудования.
Частые вопросы
Можно ли использовать обычные полки вместо ESD-полок на антистатическом стеллаже?
Технически стеллаж соберётся, но ESD-защита будет нарушена. Антистатические свойства обеспечиваются именно покрытием полки - поверхность, с которой контактирует компонент. Если полка стандартная, а стойка антистатическая, заряд всё равно накапливается на поверхности хранения.
Нужно ли заземлять ESD-стеллаж?
Этот вопрос зависит от класса ESD-защиты участка и требований вашего технолога. Уточните у производителя, предусмотрены ли точки подключения заземляющего проводника в конструкции модели.
Как отличить антистатический стеллаж от обычного при внешнем осмотре?
Визуально - практически никак. Ориентируйтесь на маркировку модели (ESD в названии) и сопроводительную документацию от производителя с указанием типа покрытия.
Можно ли докупить полки ESD отдельно, если нужно расширить стеллаж?
Да, полки ESD для серии СТ-012 доступны как отдельная позиция. Это позволяет добавлять ярусы или заменять стандартные полки на антистатические в уже установленных стеллажах.
Подходит ли стеллаж СТ-012 ESD для хранения печатных плат?
Да, открытая конструкция с регулируемыми полками позволяет размещать платы в антистатических лотках и контейнерах. Глубина 500 мм и ширина 1000 мм перекрывают большинство стандартных форматов лотков для ПП.
Если нужен расчёт конфигурации под конкретный участок или подбор количества стеллажей под планировку - инженеры Невилона подготовят коммерческое предложение за 1-3 рабочих дня.
