Один пробитый транзистор или сгоревший контроллер из-за разряда статики - это не просто брак на линии. Это остановка участка, рекламация от заказчика и поиск причины, которую не всегда удаётся воспроизвести на стенде. Правильно организованная ESD-зона снимает этот риск на уровне рабочего места, а не на уровне входного контроля.
В этой статье разберём, из чего состоит антистатическое рабочее место, какие параметры важны при выборе и на что обратить внимание до того, как подписывать спецификацию.
Что такое ESD-рабочее место и зачем оно нужно
ESD (Electrostatic Discharge) - разряд статического электричества. Для человека он безвреден, для КМОП-компонентов, микросхем и чувствительных датчиков даже 100-200 В достаточно, чтобы вызвать скрытый пробой, который проявится через несколько месяцев эксплуатации изделия у заказчика.
Антистатическое рабочее место - это не просто стол с «резиновым ковриком». Это система контролируемого отвода заряда, в которой каждый элемент - столешница, корпус, заземляющая шина, браслет оператора, стул - работает согласованно и обеспечивает непрерывный путь для рассеивания заряда на землю.

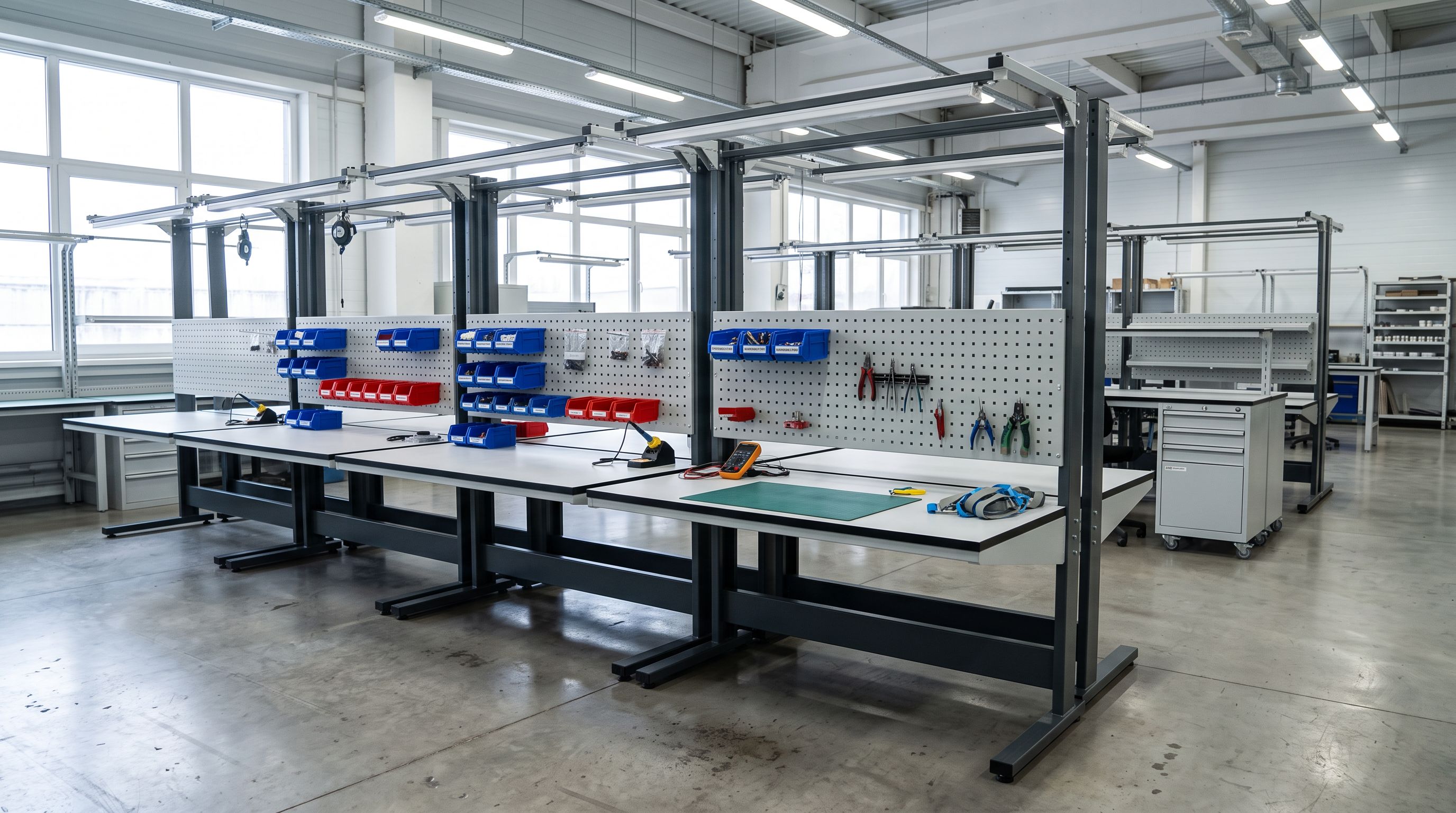

ESD-зону проектируют как систему, а не набирают из разрозненных позиций. Антистатические рабочие места и системы ESD - это комплексное решение, где стол, хранение и аксессуары подбираются под конкретный участок и номенклатуру плат.
Где применяются ESD-рабочие места
Сферу применения определяет не отрасль, а тип работы с изделиями.
ESD-рабочие места нужны там, где оператор работает с компонентами, чувствительными к статике:
- монтаж и пайка печатных плат (SMD, THT);
- ремонт и диагностика электронных модулей;
- сборка приборов и блоков управления;
- тестирование и прошивка готовых изделий;
- хранение и комплектация ESD-чувствительных компонентов.
Если на участке нет работы с открытыми компонентами или платами, антистатическое рабочее место не обязательно. Если есть - его отсутствие создаёт риск скрытого брака, который сложно отследить.
Из чего состоит система ESD
Антистатическое рабочее место - это несколько функциональных элементов, каждый из которых выполняет свою роль в цепи заземления.
Рабочий стол
Основа системы. Стол должен иметь антистатическую столешницу и точки подключения к контуру заземления. Корпус - металлический, с порошковым покрытием, устойчивым к воздействиям цеховой среды.
В каталоге представлены два типа конструкции:
- Одноуровневые рабочие места серии ДиКом ВС-К-150 - стационарные столы с экраном и возможностью навески аксессуаров. Модели 01, 02, 03, 04, 06 отличаются набором комплектующих и исполнением столешницы.
- Двухуровневые столы СРД-ESD - столы с надстройкой для размещения оборудования на втором уровне. Представлены в ширине 1000 мм и 1200 мм, с глубиной 500 мм и стандартной.
Тип столешницы
Это один из ключевых параметров выбора. В серии ДиКом ВС-К доступны три варианта:
- ESD-столешница - специализированная антистатическая поверхность с нормированным поверхностным сопротивлением. Используется на участках с высокими требованиями к защите компонентов.
- ESD Пластик - столешница из МДФ с пластиковой поверхностью толщиной 25 мм, обеспечивающая антистатические свойства. Подходит для большинства производственных и ремонтных задач.
- ДСП - стандартная столешница без антистатических свойств. Для ESD-зон не используется.
Выбор между ESD и ESD Пластик зависит от требований вашего технологического процесса и результатов аудита зоны. Если у вас есть внутренние нормы или требования заказчика к параметрам рабочей поверхности - уточняйте их до заказа.
Аксессуары и комплектующие
Система комплектуется под конкретный участок. Из подтверждённых позиций доступны:
- короба для коммуникаций (100, 150, 200 мм) - для укладки кабелей и заземляющих проводников;
- рамы и ригели - несущие элементы надстройки;
- стойки высотой 1500 и 2000 мм;
- рамки под подвесную тумбу;
- столешницы ESD, ESD Пластик и ДСП как отдельные позиции для замены или дооснащения.
Это важно: аксессуары подбираются под конкретную конфигурацию стола, а не универсально. Перед заказом уточните, какие позиции совместимы с выбранной моделью.
Как различия между моделями влияют на выбор
Одноуровневые рабочие места ДиКом ВС-К-150
Серия рассчитана на максимальную нагрузку 750 кг - это подтверждённая характеристика из карточки товара. Такой запас прочности позволяет размещать на рабочем месте тяжёлое контрольно-измерительное оборудование, стенды или несколько приборов одновременно.
Габариты модели ВС-К-150-01: высота 1515 мм, ширина 1580 мм, глубина 830 мм. Вес - 78 кг. Наличие экрана предусмотрено конструкцией.
Цветовые решения: RAL 7038 (агатовый серый) и RAL 7016 (антрацитово-серый). Это стандартные варианты; нестандартные RAL уточняйте при заказе.
Модели 01, 02, 03, 04, 06 в серии отличаются комплектацией - набором аксессуаров, включённых в базовую поставку. Уточняйте состав по каждой модели отдельно.
Двухуровневые столы СРД-ESD
Двухуровневая конструкция позволяет разнести рабочую поверхность и зону размещения оборудования по высоте. Это удобно на участках, где монитор, блок питания или контрольный прибор не должны занимать основную столешницу.
Доступные размеры: ширина 1000 и 1200 мм, глубина - стандартная и 500 мм. Выбор ширины определяется шириной рабочей зоны оператора и количеством оборудования на столе.
На что обратить внимание перед заказом
Перед тем как формировать спецификацию, нужно ответить на несколько вопросов.
1. Есть ли у вас действующий аудит ESD-зоны? Если есть - в нём зафиксированы требования к поверхностному сопротивлению столешниц, типу заземления и составу оборудования. Эти требования определяют выбор модели.
2. Какие платы и компоненты обрабатываются на участке? Чем ниже пороговое напряжение пробоя компонентов - тем строже требования к системе. Уточните это у технолога или из техдокументации на изделие.
3. Какая нагрузка на рабочее место? Если на столе стоит несколько приборов, паяльная станция, микроскоп и лоток с компонентами - суммируйте вес и сравните с допустимой нагрузкой. Для серии ВС-К-150 этот параметр составляет 750 кг.
4. Нужна ли надстройка? Двухуровневый стол оправдан, если рабочая поверхность постоянно перегружена оборудованием. Если нет - одноуровневое место с правильно подобранными аксессуарами решает задачу проще.
5. Сколько точек заземления нужно? Уточните это при проектировании: количество операторов на месте, наличие браслетов, подключение антистатических ковриков - всё это влияет на схему разводки заземляющих проводников.
Что нужно сообщить при заказе
Чтобы получить корректную конфигурацию и схему размещения, при обращении укажите:
- габариты рабочей зоны (длина, ширина, высота помещения или отсека);
- тип столешницы (ESD или ESD Пластик);
- количество рабочих мест;
- перечень плат и компонентов или класс ESD-чувствительности;
- наличие действующего аудита ESD-зоны;
- требования к документации (паспорт, схема заземления, сертификаты).
Система комплектуется с документами - это важно для предприятий, где ESD-зона проходит внутренние или внешние аудиты.
Частые вопросы
Чем ESD-столешница отличается от ESD Пластик?
ESD Пластик - это столешница из МДФ с пластиковой поверхностью толщиной 25 мм, обеспечивающей антистатические свойства. Специализированная ESD-столешница - отдельная позиция с другими характеристиками поверхностного сопротивления. Выбор зависит от требований вашего технологического процесса и аудита зоны.
Можно ли докупить столешницу отдельно?
Да. Столешницы ESD, ESD Пластик и ДСП доступны как отдельные позиции для замены или дооснащения существующих рабочих мест серии ВС-К.
Нужен ли специальный проект для ESD-зоны?
При заказе нескольких рабочих мест или нестандартной планировке участка - да. Укажите габариты зоны, количество мест и перечень плат: менеджер подготовит схему и согласует состав поставки.
Какие документы входят в комплект поставки?
Система комплектуется документами - точный состав уточняйте при заказе, поскольку он зависит от конфигурации и требований вашего предприятия.
Подходят ли эти рабочие места для ремонтного участка, а не серийного производства?
Подходят. Карточка товара прямо указывает на производственные и ремонтные условия как основные сценарии использования.
