Пробой чувствительного компонента стоит дешевле, чем кажется, только до первого рекламационного акта от заказчика. Мебель без ESD-защиты в зоне монтажа или тестирования электроники - это не «бюджетное решение», а источник скрытых дефектов, которые проявляются уже у конечного потребителя.
Ниже - разбор того, как устроена антистатическая мебель, чем она отличается от обычной и по каким параметрам её выбирать.
Что такое ESD-мебель и зачем она нужна на производстве
ESD (Electrostatic Discharge) - защита от электростатического разряда. Мебель с такой маркировкой рассчитана на работу в зонах, где обращаются с компонентами, чувствительными к статическому электричеству: платы, микросхемы, датчики, модули памяти.
Обычная металлическая мебель с порошковым покрытием накапливает заряд. При касании оператора или перемещении детали происходит разряд - невидимый, но достаточный для повреждения p-n перехода. Компонент может сразу выйти из строя или работать нестабильно, что сложнее обнаружить при контроле качества.
ESD-мебель решает эту проблему через контролируемый отвод статики. Поверхности, покрытия и корпус имеют регламентированное поверхностное сопротивление, а заземляющий контур выводит накопленный заряд в землю.
Чем отличается ESD-исполнение от стандартного
Разница не только в маркировке. У антистатической мебели принципиально другое покрытие и конструктивный элемент, которого нет в обычных изделиях.
Антистатическое полимерное покрытие - вместо стандартной порошковой краски наносится состав с регламентированным поверхностным сопротивлением. Покрытие не накапливает заряд и не создаёт триботоков при трении.
Заземляющий провод с клеммой - выведен на тыльную сторону корпуса. Подключается к шине заземления EPA-зоны (Electrostatic Protected Area). Без этого подключения мебель не выполняет свою функцию, даже если покрытие правильное.
Маркировка ESD - наносится на лицевую сторону изделия. Это не просто обозначение: при аудите EPA-зоны контролёр проверяет соответствие маркировки фактическим характеристикам.
Соответствие стандарту ГОСТ IEC 61340-5-1-2019 - основной документ, по которому проверяют антистатическую защиту на производстве. Он задаёт требования к сопротивлению поверхностей, процедурам верификации и организации EPA-зон.
Какие типы мебели входят в ESD-комплектацию участка
Зона работы с электростатически чувствительными компонентами требует комплексного подхода. Отдельный антистатический стол без соответствующих тумб и стеллажей не даёт полноценной защиты - заряд может накапливаться на любой поверхности, с которой контактирует оператор или компонент.
Типовой набор для оснащения монтажного или сборочного участка:

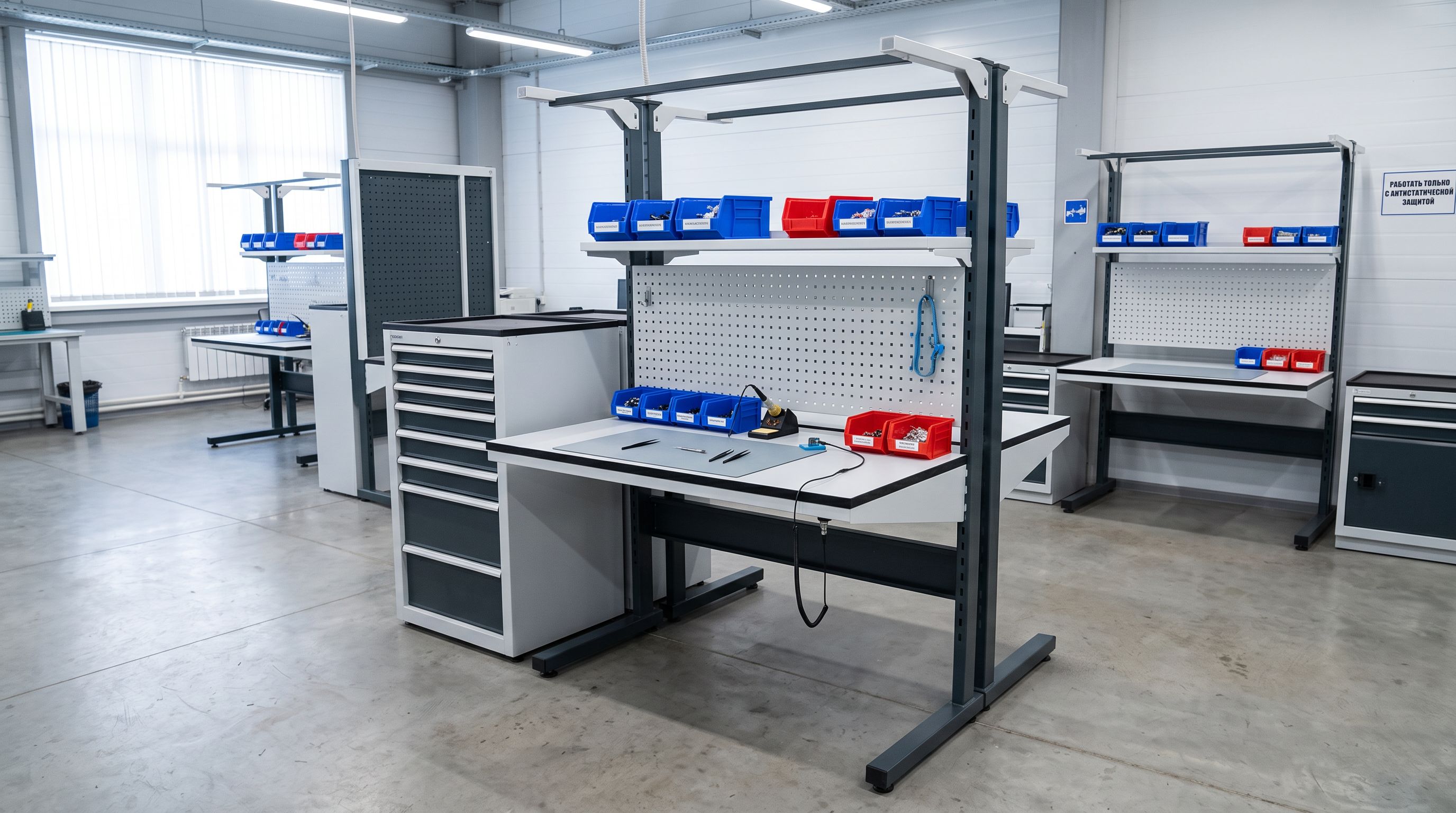

- Рабочие места и столы - основа участка. В каталоге представлены модели ДиКом ВС-К-100-03 ESD, ВС-К-100-04 ESD, ВС-К-150-02 ESD (основные рабочие места), СР-150-01 Р ESD (монтажный стол), СП-КП-1500-ESD (стол из конструкционного профиля).
- Тумбы инструментальные - для хранения инструмента и комплектующих непосредственно у рабочего места. Модели ТС-5-ESD (5 ящиков), ТС-7-ESD (7 ящиков), ТС-10-ESD (10 ящиков).
- Стеллажи - для организации компонентной базы. В линейке есть наклонный стеллаж СТ-012 ESD на 5 ярусов.
Выбор конкретного набора зависит от типа производства, количества рабочих мест и характера выполняемых операций.
Как выбрать тумбу ESD: на что смотреть при подборе
Тумба у рабочего места - это не просто ящик для инструмента. В EPA-зоне она часть системы защиты, и ошибка в выборе обнуляет вложения в остальное оборудование.
Количество и размер ящиков
Тумба ТС-10-ESD имеет 10 ящиков трёх форматов:
- 1 ящик: 45 мм по высоте - для мелкой оснастки
- 5 ящиков: 100 мм по высоте - под средний инструмент
- 4 ящика: 160 мм по высоте - для крупных компонентов и приборов
Ширина и глубина ящиков одинаковая: 400 × 505 мм. Это важно при планировании хранения - оцените, что именно будет лежать в каждой группе.
Если участок небольшой или номенклатура хранимого инструмента ограничена, достаточно модели ТС-5-ESD или ТС-7-ESD.
Нагрузочные характеристики
У ТС-10-ESD нагрузка до 30 кг на ящик, общая масса тумбы - 75 кг. Это металлическая конструкция с ящиками из листового металла. Для хранения тяжёлого измерительного оборудования или наборов инструмента с пневматикой - подходит.
Телескопические направляющие и доводчики
Ящики на телескопических направляющих - стандарт для инструментальных тумб. Это обеспечивает полное выдвижение без перекосов. Опционально доступны доводчики - плавное и бесшумное закрывание, что актуально на участках с тонкой сборкой, где вибрация нежелательна.
Замок и безопасность хранения
Центральный замок с двумя ключами блокирует все ящики одновременно. Это важно, если на участке работают несколько операторов и есть дорогостоящий инструмент или поверяемые средства измерения.
Маркировка ящиков
Ручки из анодированного алюминиевого профиля имеют боковые пазы под вкладыши-идентификаторы. В комплекте - прозрачные полоски для маркировки. На производстве с большой номенклатурой это экономит время при поиске нужного инструмента.
Что проверить при организации EPA-зоны с ESD-мебелью
Мебель - один элемент системы. Без правильного подключения и верификации она не защищает от ESD.
Перед вводом в эксплуатацию нужно проверить:
- 1. Заземляющий провод подключён к шине EPA-зоны, а не просто висит на клемме.
- 2. Сопротивление поверхностей измерено и соответствует требованиям ГОСТ IEC 61340-5-1-2019.
- 3. Оператор использует антистатический браслет или обувь - мебель не компенсирует незаземлённого человека.
- 4. Напольное покрытие в зоне тоже антистатическое - иначе заряд поступает снизу.
- 5. Документация на мебель (сертификаты, протоколы испытаний) готова к аудиту.
Последний пункт часто недооценивают. При сертификации продукции или аудите системы качества контролёр запрашивает подтверждение характеристик мебели, а не только её наличие.
Когда стандартной мебели недостаточно и нужна разработка под задачу
Серийная линейка закрывает большинство задач, но есть случаи, когда стандартная конфигурация не подходит:
- нестандартные габариты рабочего места (узкий пролёт, угловая зона, встроенный конвейер)
- требования к конкретной высоте яруса или глубине рабочей поверхности
- необходимость интеграции с вентиляцией, освещением или системой вытяжки
- специфические требования заказчика по аудиту, которые выходят за рамки стандартных конфигураций
В таких случаях проект разрабатывается конструкторским бюро под конкретный участок. Антистатическая мебель ESD в каталоге - это стартовая точка; нестандартное исполнение согласовывается отдельно.
Как оформить заказ на антистатическую мебель
Для расчёта проекта нужна спецификация: размеры рабочих мест, количество операторов, перечень хранимого инструмента и требования к документации.
По спецификации рассчитывается комплектация, согласовываются сроки и готовится коммерческое предложение. Поставка включает доставку, монтаж и инструкцию по эксплуатации. По запросу предоставляется полный пакет документов - протоколы испытаний и подтверждение соответствия ГОСТ.
Если спецификации пока нет, достаточно описания участка и задач - инженер поможет сформировать перечень необходимого оборудования.
Частые вопросы
Можно ли использовать обычную металлическую мебель в ESD-зоне?
Нет. Стандартное порошковое покрытие накапливает статический заряд. Для работы с электростатически чувствительными компонентами нужна мебель с антистатическим покрытием и заземляющим контуром - иначе риск повреждения компонентов сохраняется.
Что нужно подключить к мебели ESD, чтобы она работала?
Заземляющий провод с клеммой, выведенный на тыльную сторону корпуса, подключается к шине заземления EPA-зоны. Без этого подключения покрытие не даёт полной защиты.
Обязательно ли иметь документы на антистатическую мебель?
При аудите системы качества или сертификации продукции - да. Контролёр проверяет не только наличие ESD-маркировки, но и протоколы испытаний, подтверждающие характеристики мебели.
Чем отличаются модели ТС-5-ESD, ТС-7-ESD и ТС-10-ESD?
Количеством ящиков и суммарной вместимостью. Конструктивно это одна серия: те же материалы, то же покрытие, те же направляющие. Выбор зависит от объёма хранимого инструмента и размера рабочей зоны.
Можно ли заказать мебель нестандартных габаритов?
Да. Нестандартные конфигурации разрабатывает конструкторское бюро под конкретный участок. Для этого нужно передать размеры зоны и требования к эргономике рабочего места.
