Пробой чувствительного компонента из-за статического разряда случается в момент, когда ничего не предвещает проблемы: оператор берёт плату голыми руками, кладёт её на обычную столешницу, и транзистор, выдерживающий рабочее напряжение, не переживает разряда в несколько сот вольт. Дефект проявится не сразу - через неделю или месяц эксплуатации готового изделия. выбор антистатического монтажного стола ESD - это не вопрос «комфорта рабочего места», а вопрос управления браком в серийном производстве.

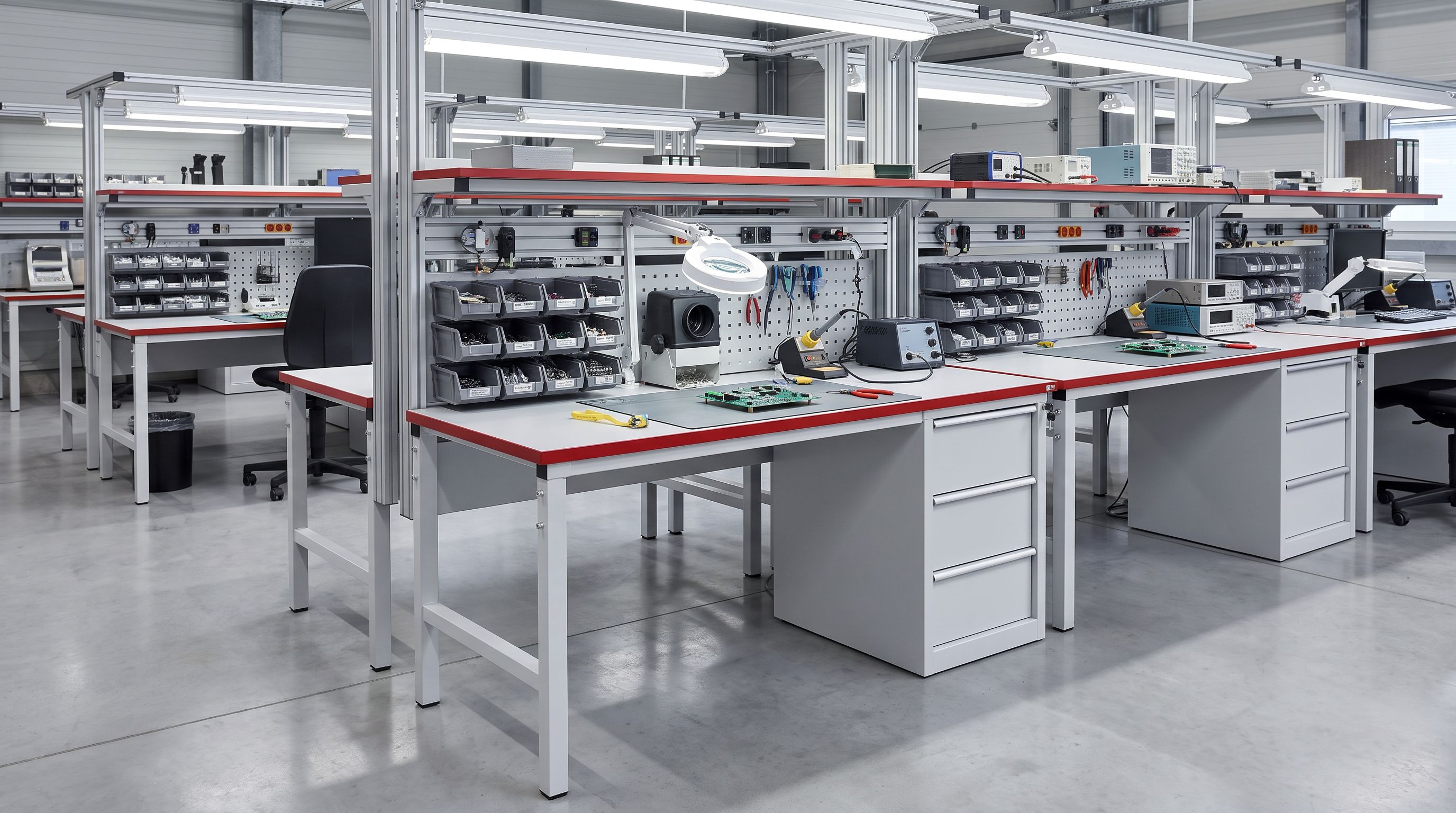

Что такое ESD-стол и чем он отличается от обычного производственного стола
ESD (Electrostatic Discharge) - это стандарт защиты от электростатического разряда. Стол с маркировкой ESD конструктивно обеспечивает контролируемый отвод статического электричества: от рук оператора и поверхностей в зону заземления, не допуская накопления заряда.
Ключевое отличие от обычного промышленного стола - в материале столешницы. Стандартное покрытие (ДСП, металл, обычный пластик) не регулирует электрическое сопротивление поверхности. Антистатическая столешница, напротив, имеет строго нормированное поверхностное сопротивление, которое обеспечивает медленный, контролируемый отвод заряда без риска импульсного разряда.
Требования к рабочим местам сборки и ремонта электроники, в том числе к антистатическим покрытиям поверхностей, регулирует ГОСТ Р 53734.5.1-2009 - российская версия международного стандарта IEC 61340-5-1. Он задаёт классификацию зон EPA (Electrostatic Protected Area) и минимальные требования к оборудованию таких зон.
Где применяются антистатические монтажные столы ESD
Основная сфера применения - производство и ремонт электроники: сборочные линии, участки монтажа печатных плат, отделы технического контроля, сервисные центры.
Конкретные задачи, для которых проектируют такие столы:
- монтаж и пайка компонентов на печатные платы
- тестирование и диагностика электронных узлов
- сборка приборов и модулей с чувствительными к статике компонентами (КМОП, МОП-транзисторы, микросхемы памяти)
- ремонт и перепайка плат в условиях сервиса
Чем выше плотность компонентов на плате и чем ниже рабочее напряжение - тем критичнее антистатическая защита рабочего места.
Какие параметры определяют выбор стола ESD
Выбор начинается не с модели, а с характеристик рабочего места и технологического процесса. Разберём параметры по порядку.
Материал столешницы
Это главный параметр. На рынке встречается три типа покрытий:
- Антистатический материал типа Termopal - многослойное покрытие с нормированным поверхностным сопротивлением. Хорошая износостойкость, устойчивость к химическим воздействиям, пригодна для интенсивной эксплуатации. Такой материал используется, например, в столе ДиКом СР-М-200-03 ESD - столешница толщиной 25 мм выдерживает нагрузку до 300 кг.
- Антистатический пластик - более доступный вариант, применяется в менее нагруженных рабочих местах. В каталоге представлена версия стола ДиКом СР-100-01 с пластиковой столешницей ESD.
- ДСП - используется как бюджетное решение, но антистатические свойства у такого покрытия нестабильны и требуют отдельной проверки; для ответственных участков не подходит.
Выбирая материал, уточните у поставщика фактическое значение поверхностного сопротивления и наличие документации на покрытие.
Нагрузочная способность
Грузоподъёмность стола определяется не только весом изделий, но и весом оснастки, приборов и инструмента, которые постоянно находятся на рабочем месте. Если на столе стоит осциллограф, паяльная станция, блок питания и корпус изделия - суммарная масса легко превышает 80-100 кг.
Модель СР-М-200-03 ESD рассчитана на нагрузку до 300 кг на столешницу и до 30 кг на каждый из трёх ящиков. Это запас, достаточный для большинства производственных задач. Для лёгких операций (ремонт мелкой электроники, сортировка компонентов) подойдут модели с меньшей грузоподъёмностью.
Габариты рабочей зоны
Ширина и глубина столешницы должны соответствовать технологической карте рабочего места. В каталоге Невилона представлены модели с различными размерами - от компактных (1200 мм по ширине, серии СПЗ-КП и СПГ-Л) до широких рабочих мест (1800 мм, серия СП-ТТ и СП-Т, и 2000 мм, серия СП-2000х900). Модель СР-М-200-03 ESD имеет ширину 2035 мм - это полноценное рабочее место для двух операторов или для размещения крупногабаритного оборудования.
При выборе учитывайте не только текущие задачи, но и возможность перепланировки участка.
Наличие экрана и системы навески аксессуаров
Экран над столешницей - не декоративный элемент. Он служит для крепления полок, коробов для коммуникаций, светильников, держателей инструмента. Для монтажных работ это принципиально: паяльник, пинцеты, катушки с припоем не должны лежать на рабочей поверхности вперемешку с платами.
Модель СР-М-200-03 ESD оснащена экраном и поддерживает широкую линейку аксессуаров: полки на экран, короба для коммуникаций ESD, стойки экрана разной высоты, светодиодные светильники. Это позволяет настроить рабочее место под конкретный технологический процесс, не прибегая к нестандартным решениям.
Тумбы и ящики
Хранение инструмента и расходных материалов непосредственно у рабочего места сокращает время переходов и снижает риск загрязнения компонентов. Часть моделей в каталоге оснащена тумбами с ящиками (серии СП-Т и КСМ-1500-ESD), часть предполагает установку подвесных тумб на отдельной рамке.
Для участков с большим количеством типономиналов компонентов или сменного инструмента тумба с несколькими ящиками - обязательный элемент комплектации.
Как устроена линейка: на что ориентироваться при выборе модели
В каталоге антистатических монтажных столов ESD представлены несколько серий с разными конфигурациями.
Комплект стола монтажника КСМ-1500-ESD - готовое рабочее место с фиксированной шириной 1500 мм, подходит для типовых участков сборки.
Серия СП (СП-ТТ-1800Т2Т5-ESD, СП-Т-1800Т3-ESD, СП-2000х900-ESD) - промышленные столы с различными вариантами тумб и ширины рабочей зоны. Индекс «Т2», «Т3», «Т5» в названии указывает на количество и конфигурацию тумб.
Серия СПЗ-КП и СПГ-Л (1200 мм) - компактные модели для ограниченных по площади участков.
Серия ДиКом СР-100-01 ESD - в двух исполнениях столешницы: антистатический материал и пластик ESD. Выбор между ними определяется интенсивностью эксплуатации и требованиями к поверхностному сопротивлению.
Модель СР-М-200-03 ESD - наиболее оснащённая: ширина 2035 мм, три ящика, экран, поддержка полной линейки аксессуаров.
Что нужно уточнить до заказа
Перед оформлением заявки соберите следующие данные:
- 1. Ширина и глубина рабочей зоны, необходимая для конкретной операции.
- 2. Суммарная нагрузка на столешницу (оборудование + оснастка + изделие).
- 3. Требования к поверхностному сопротивлению покрытия (если у вас есть внутренний стандарт EPA-зоны).
- 4. Необходимость тумб, ящиков, экрана и аксессуаров.
- 5. Количество рабочих мест и возможность их унификации.
- 6. Требования к комплектности (паспорт, инструкция, сборка на месте).
Менеджер на основе этих данных предложит конкретную конфигурацию и уточнит сроки. Если задача нестандартная - проектирование выполняет конструкторское бюро, что актуально для производств с нетиповыми требованиями к рабочим местам.
Частые вопросы
Чем антистатическая столешница отличается от обычной по функции?
Антистатическая столешница обеспечивает контролируемый отвод статического заряда через покрытие в систему заземления. Обычная поверхность (металл, стандартный пластик, ДСП) либо накапливает заряд, либо отводит его слишком быстро - оба варианта опасны для чувствительных компонентов. Разница - в нормированном поверхностном сопротивлении материала.
Нужен ли антистатический браслет, если стол уже ESD?
Стол создаёт защищённую зону, но не исключает накопление заряда на операторе. Браслет заземляет непосредственно человека через специальный резистор. Оба средства защиты работают в паре: стол - для изделия, браслет - для оператора. Исключение одного из них снижает эффективность всей защиты.
Можно ли заказать стол под нестандартные размеры участка?
Да. Если стандартные модели каталога не подходят по габаритам или конфигурации, задача передаётся в конструкторское бюро. Нужно передать размеры зоны, нагрузку, перечень необходимых аксессуаров и требования к покрытию.
Что входит в комплект поставки?
Состав комплекта зависит от выбранной модели и согласовывается при заказе. Как правило, поставляется паспорт изделия и инструкция по сборке. Аксессуары (полки, короба, светильники, антистатические коврики и браслеты) заказываются отдельно или в составе комплекта по согласованию с менеджером.
Как убедиться, что стол соответствует требованиям EPA-зоны?
Попросите у поставщика документацию на столешницу с указанием поверхностного сопротивления. Если у вас действует внутренний стандарт на EPA-зону или требования заказчика - сверьте параметры покрытия с этими требованиями до оформления заказа, а не после получения оборудования.
